A sobremoldagem de elastômeros de toque suave, como elastômeros termoplásticos (TPE) ou poliuretanos termoplásticos (TPU), sobre plástico rígido, metal ou placas de circuito impresso (PCBs) melhora a aderência ergonômica, amortece a vibração e cria proteção contra entrada de líquidos. No entanto, as falhas do produto – como delaminação de limites, marcas de afundamento, ciclos de resfriamento prolongados ou empenamento excessivo da peça – geralmente são causadas por um projeto incorreto de espessura de parede.
As diretrizes genéricas de projeto geralmente sugerem manter uma espessura de parede uniforme de 2,0 mm. Na prática, a espessura ideal da película depende fortemente de materiais de substrato específicos, necessidades de reforço estrutural, taxas de comprimento de fluxo e requisitos de adesão. Este guia técnico descreve matrizes de espessura precisas, considerações de processo, regras estruturais de DFM e protocolos de validação para aplicações de sobremoldagem.
1. Espessura de sobremoldagem (pele) recomendada por material e substrato
A determinação da espessura do sobremoldamento requer o equilíbrio do feedback tátil funcional contra o estresse térmico, a contração volumétrica e as penalidades no tempo de ciclo. Os elastômeros possuem coeficientes de expansão térmica linear (CLTE) mais elevados do que substratos rígidos; películas sobremoldadas excessivamente espessas exercem alta tensão contrátil durante o resfriamento, leveo ao empenamento do substrato ou ao cisalhamento do adesivo.
A matriz abaixo fornece limites de espessura precisos em todos os substratos de fabricação de núcleos:
| Material de substrato | Espessura Mínima da Pele | Espessura Nominal Recomendada | Espessura Máxima Reforçada | Aplicações primárias e notas |
|---|---|---|---|---|
| Plásticos de Engenharia (ABS, PC, PC/ABS) | 0,75 milímetros | 1,50 - 2,50 mm | 3,50mm | Eletrônicos de consumo, cabos de ferramentas elétricas. Excelente potencial de ligação química via difusão molecular de superfície. |
| Poliamidas de alta temperatura (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00mm | Carcaças de motores automotivos, sensores industriais. Requer temperaturas elevadas da ferramenta para obter adesão química total. |
| Plásticos Semicristalinos (POM, PP) | 1,20 mm | 1,80 - 2,50 mm | 3,00mm | A baixa energia superficial dificulta a ligação química; depende fortemente de recursos de intertravamento mecânico. |
| Metais (Alumínio fundido, zinco, aço) | 1,00 mm | 2,00 - 3,00mm | 4,00mm | Instrumentos cirúrgicos, punhos para equipamentos pesados. A alta condutividade térmica esfria rapidamente o derretimento; requer pré-aquecimento. |
| PCBs encapsulados e eletrônicos | 1,00 mm | 1,50 - 2,00mm | 2,50 mm | Moldagem de baixa pressão ou sobremoldagem delicada. A espessura deve proteger componentes delicados contra pressões de fixação. |

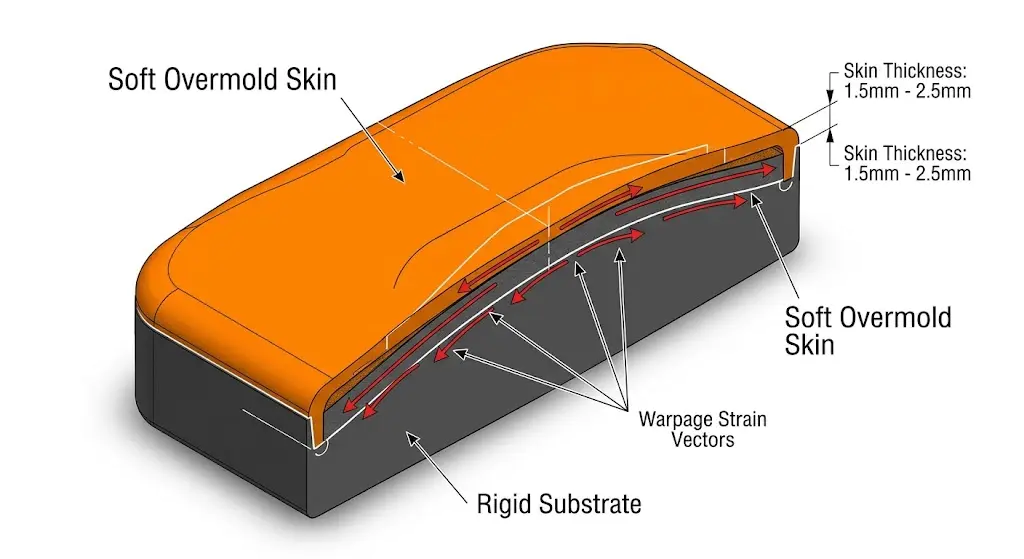

Nota de projeto: Os punhos de toque suave normalmente requerem uma espessura nominal de 1,5 a 2,5 mm para obter um amortecimento tátil adequado. Espessuras inferiores a 1,0 mm parecem rígidas, enquanto seções superiores a 3,5 mm prolongam drasticamente os tempos de resfriamento e introduzem vazios internos.
2. Espessura mínima da pele injetável e técnicas de parede fina
A obtenção de sobremoldagem confiável de paredes finas (abaixo de 1,0 mm) sem rebarbas, disparos curtos ou marcas de hesitação na superfície depende do controle das relações de comprimento de fluxo (L/T) e da viscosidade do fundido.
Quando a relação entre o comprimento do fluxo e a espessura da parede (L/T) excede 100:1, as formulações padrão de TPE congelam prematuramente. Formulações de TPE/TPU de alto fluxo com alto índice de fluxo de fusão (MFI > 25 g/10 min a 190°C/2,16kg) permitem espessuras de parede mínimas de até 0,50 mm - 0,75 mm em caminhos de fluxo curtos (< 50 mm).
Principais diretrizes de processos e ferramentas para sobremoldagem de paredes finas:
- Temperaturas elevadas da ferramenta: Aumente as temperaturas da cavidade do molde do substrato em 15°C a 25°C para evitar o congelamento precoce durante a fase de injeção.
- Válvulas Sequenciais ou Câmaras Quentes: Coloque os gates de ponta quente diretamente nas seções mais espessas da zona de sobremoldagem para minimizar as quedas de pressão.
- Altas velocidades de injeção: Preencha cavidades finas rapidamente antes que ocorra a solidificação da camada superficial, utilizando perfis de empacotamento precisos de vários estágios para evitar rebarbas.
- Controle de profundidade de ventilação: A microventilação de precisão (profundidade de 0,010 mm a 0,015 mm) é crítica perto de bordas finas para evitar queimaduras de ar aprisionado sem causar flashes de resina.
3. Regras de projeto para paredes, nervuras, saliências e transições uniformes
Espessura de sobremoldagem não uniforme causa encolhimento diferencial, o que cria concentrações de tensão localizadas e levantamento de borda. A adesão a proporções geométricas estritas mantém a integridade estrutural e transições perfeitas entre a pele e o substrato.
Razões DFM geométricas:
- Proporção de parede entre pele e núcleo: A espessura do molde deve idealmente corresponder a 60% a 80% da espessura da parede do substrato subjacente para evitar distorção térmica do substrato durante a inserção do disparo.
- Espessura interna da costela: As nervuras embutidas abaixo ou dentro do revestimento moldado não devem exceder 50% da espessura nominal da parede moldada principal. (por exemplo, espessura da nervura do substrato = 0,50 * espessura da pele sobremoldada).
- Raios Internos (R): Evite cantos internos afiados. Forneça um raio mínimo de R = 0,5 mm ou 0,5 a 0,75 vezes a espessura da parede em todos os pontos de interseção para minimizar os fatores de concentração de tensão.
- Etapa de desligamento e ranhuras de intertravamento: Nunca termine uma pele moldada em uma superfície nivelada. Projete um degrau de fechamento perimetral com profundidade igual à espessura total da película, combinado com uma ranhura de intertravamento mecânico de 0,5 mm x 0,5 mm para evitar descamação ao longo das bordas expostas.
4. Preparação de substrato, primers e testes de resistência de ligação
Uma peça sobremoldada durável requer alta resistência de adesão interfacial. Os mecanismos de adesão se enquadram em duas categorias principais: Ligação por Difusão Química and Intertravamento Mecânico .
Métodos de pré-tratamento de superfície:
- Tratamento de Plasma/Chama Atmosférico: Aumenta a energia superficial de polímeros não polares (por exemplo, polipropileno) acima de 44 dinas/cm para maximizar a umectação.
- Primers químicos/agentes de acoplamento de silano: Aplicado a ligas metálicas ou substratos cerâmicos antes da moldagem para formar ligações covalentes com resinas elastoméricas recebidas.
- Jateamento de mídia abrasiva: Cria microrrugosidade em metais (Ra 2,5 - 6,3 µm), melhorando significativamente a codificação mecânica.
Testes de validação de adesão padrão:
A integridade da ligação é avaliada usando protocolos de teste padronizados:
- Teste de descascamento de 90 graus (ASTM D903 / ISO 813): Quantifica a força necessária para destacar a tira moldada do substrato. Os valores industriais aceitáveis variam de 3,5 a 8,0 N/mm dependendo da dureza.
- Teste de cisalhamento (ASTM D1002): Avalia a resistência ao cisalhamento sob carga de tração.
Alvo do modo de falha: Os protocolos de controle de qualidade exigem Falha Coesiva (onde o material elastômero rasga internamente) em vez de Falha adesiva (onde a pele se desprende de forma limpa na interface).
5. Ferramentas, ventilação, simulação de fluxo de molde e compensações de custos
A espessura da película influencia diretamente o custo unitário de fabricação, o tempo de ciclo e as taxas de refugo. Como o tempo de resfriamento do plástico aumenta exponencialmente com a espessura da parede (o tempo de resfriamento é proporcional ao quadrado da espessura da parede), adicionar espessura acarreta uma penalidade significativa no tempo de ciclo.
Subsídios de encolhimento e simulação CAE:
Os materiais sobremoldados apresentam contração volumétrica variando de 1,2% a 2,5%, significativamente maior do que os termoplásticos rígidos de engenharia (0,4% - 0,7%). Os projetistas de ferramentas devem calcular a contração diferencial no software de análise Moldflow (CAE) para garantir a precisão do formato final.
Principais resultados da análise CAE a serem avaliados:
- Encolhimento volumétrico no congelamento: Garante empacotamento uniforme em transições de espessura.
- Deflexão/empenamento volumétrico: Identifica se o resfriamento assimétrico em um lado de um substrato de metal ou PCB induzirá forças de flexão.
- Tensão de cisalhamento interfacial: Avalia se as pressões do fluxo de injeção deslocarão ou danificarão recursos delicados do substrato ou inserções pré-colocadas.
Obtenha sua análise e orçamento de sobremoldagem DFM
A otimização da espessura do molde requer equilíbrio entre a uniformidade da parede, o design da ferramenta, a compatibilidade do material e os requisitos táteis. Nossa equipe de engenharia fornece avaliações abrangentes de DFM (Design for Manufacturability), simulações térmicas/empenamento do Moldflow e serviços de prototipagem rápida.
- Tempo de resposta: Feedback do DFM em 24 horas; ferramentas de protótipo em 5 a 7 dias úteis.
- Padrões de Conformidade: ISO 13485, elastômeros de classe médica USP Classe VI, opções de materiais em conformidade com RoHS/REACH.
Envie seus arquivos CAD 3D (STEP/IGES) junto com as especificações do substrato para receber uma avaliação detalhada de espessura e capacidade de fabricação de nossos especialistas em moldagem por injeção.
