Um guia especializado para engenheiros de projeto e especialistas em compras sobre como otimizar componentes de borracha moldados personalizados, navegar pelos padrões de tolerância e simplificar a produção internacional.
Diretrizes de projeto para peças moldadas por injeção de borracha
Projetar componentes elastoméricos requer uma mentalidade de engenharia distinta em comparação com a moldagem termoplástica rígida. Como a borracha sintética sofre reticulação significativa durante a vulcanização, a dinâmica do fluxo e a contração volumétrica determinam restrições geométricas precisas. Um modo de falha primário na moldagem de borracha personalizada é a espessura nominal da parede inconsistente, o que cria taxas de cura não uniformes, vazios internos graves e marcas de afundamento na superfície. A manutenção de uma espessura de parede recomendada de 1,5 mm a 5,0 mm (com mínimos funcionais absolutos em torno de 0,5 mm para diafragmas em miniatura) garante fluxo equilibrado do composto e equilíbrio térmico em toda a cavidade.
Os raios dos cantos e os ângulos de inclinação controlam diretamente a longevidade da ferramenta e a eficiência de ejeção das peças. Os cantos internos afiados concentram o estresse mecânico e impedem o fluxo do elastômero; portanto, os raios de filete internos devem medir pelo menos 25% da espessura nominal da parede adjacente (mínimo 0,5 mm). Embora a elasticidade inerente da borracha de baixa dureza permita a desmoldagem forçada (remoção) de pequenos cortes, a aplicação de um ângulo de inclinação de 1,0 a 2,0 graus por lado permanece crítica para compostos de alta dureza (acima de 70 Shore A) ou superfícies texturizadas para evitar rasgos durante a ejeção em alta velocidade.
Para perfis de vedação, seções transversais de gaxetas personalizadas exigem adesão estrita aos limites de deformação. Sob carga nominal de fixação, as vedações elastoméricas devem sofrer compressão de 15% a 30%. O projeto excessivo do volume de vedação em relação à cavidade da sobreposta causa travamento hidráulico e falha prematura do conjunto de compressão.
| Parâmetro de projeto | Alvo recomendado | RMA Classe A2 (alta precisão) | ISO 3302-1 Classe M2 |
|---|---|---|---|
| Espessura Nominal da Parede | 1,5 mm a 5,0 mm | /- 0,10 mm (para dimensões < 10 mm) | /- 0,16 mm (para dimensões < 10 mm) |
| Raio de filete interno | >= 25% da espessura da parede | /- 0,15 mm (10 a 25 mm) | /- 0,20 mm (10 a 25 mm) |
| Ângulo de inclinação | 1,0 a 2,0 graus por lado | /- 0,20 mm (25 a 50 mm) | /- 0,32 mm (25 a 50 mm) |
| Profundidade de corte inferior | < 5% sem núcleo mecânico | /- 0,25 mm (50 a 80 mm) | /- 0,40 mm (50 a 80 mm) |
Tabela 1: Principais parâmetros de projeto e comparação entre os padrões de moldagem RMA Classe A2 Precision e ISO 3302-1 Classe M2.

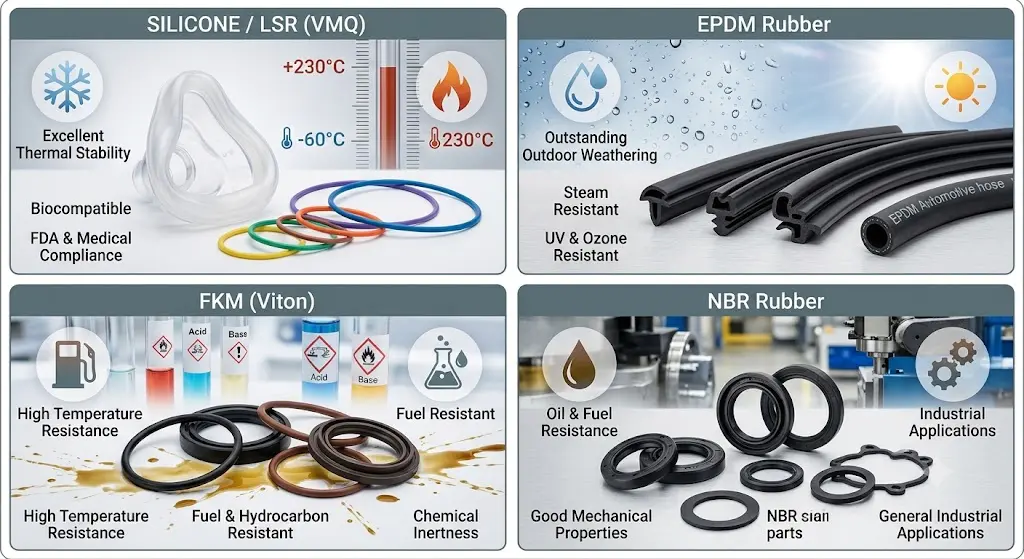

Seleção de materiais: silicone, EPDM e elastômeros especiais
A seleção do composto de elastômero ideal requer o alinhamento das estruturas químicas do polímero com as demandas do ambiente operacional. A densidade de reticulação alcançada durante a vulcanização influencia diretamente as propriedades físicas, incluindo resistência à tração, dureza durômetro (Shore A) e resistência à deformação por compressão. O conjunto de compressão representa a deformação permanente remanescente após a liberação de uma força de compressão. A porcentagem de ajuste de compressão é expressa matematicamente como C = [(t0 - t1) / (t0 - tn)] * 100, onde t0 é a espessura original da amostra, t1 é a espessura final da amostra após a recuperação e tn é a altura da barra espaçadora.
A borracha de silicone (VMQ / Borracha de silicone líquida - LSR) apresenta uma estrutura inorgânica de silício-oxigênio que exibe estabilidade térmica de -60 graus C a 230 graus C. A LSR fornece extrema biocompatibilidade e baixa compressão, tornando-a a principal escolha para aplicações médicas e de contato com alimentos. O monômero de etileno propileno dieno (EPDM) utiliza uma estrutura de hidrocarboneto não polar, oferecendo excelente resistência ao ozônio, solventes polares, vapor e intempéries externas a um custo de matéria-prima significativamente menor do que o silicone. Os elastômeros de fluorocarbono (FKM/Viton) utilizam ligações carbono-flúor para oferecer resistência superior a fluidos contra hidrocarbonetos aromáticos agressivos, combustíveis sintéticos e produtos químicos concentrados até 250 graus C.
| Tipo de polímero de elastômero | Faixa de dureza | Temperatura de serviço (graus C) | Resistência à tração | Conformidade Regulatória Chave |
|---|---|---|---|---|
| Silicone (VMQ/LSR) | 10 a 80 Costa A | -60 a 230 | 5 a 11MPa | FDA 21 CFR 177.2600, USP Classe VI |
| Borracha EPDM | 40 a 90 Costa A | -45 a 150 | 8 a 20MPa | NSF 61 (Água Potável), opções de TPV recicláveis |
| Fluoroelastômero (FKM) | 50 a 90 Costa A | -20 a 250 | 10 a 18MPa | Classificação de chama UL94 V-0, especificações OEM automotivas |
| Nitrila (NBR) | 30 a 90 Costa A | -30 a 120 | 7 a 18MPa | Padrões comerciais de exposição a combustível/óleo |
As exigências de conformidade nos mercados norte-americanos determinam o rigor na formulação dos compostos. Os produtos destinados ao contato repetido com alimentos devem utilizar ingredientes listados na FDA 21 CFR 177.2600. Os componentes para saúde exigem testes de reatividade biológica Classe VI da USP, verificando a não toxicidade em avaliações sistêmicas e intracutâneas. As peças de distribuição de água potável exigem certificação NSF 61 para garantir zero lixiviáveis tóxicos sob exposição ambiente e elevada à água quente.
O processo de moldagem por injeção, ferramentas e garantia de qualidade
A moldagem por injeção de borracha difere fundamentalmente do processamento termoplástico no que diz respeito ao gerenciamento térmico do barril. Os compostos de borracha são plastificados dentro de um barril com temperatura controlada de 70 a 90 graus C para manter a viscosidade do fluido sem provocar reticulação prematura (queimadura). A alta pressão de injeção (1.000 a 2.000 bar) força a borracha homogênea pré-aquecida para dentro de uma cavidade de molde aquecida (160 a 200 graus C). A energia térmica dentro da cavidade inicia a rápida vulcanização, transformando o polímero fluido em uma matriz sólida elástica antes da ejeção da peça.
Comparação de Arquitetura de Processo: Injeção vs. Compressão vs. Transferência
- Moldagem por injeção: Preenchimento de cavidade fechada totalmente automatizado. Tempos de ciclo rápidos (30 a 120 segundos). Ideal para geometrias complexas e de alto volume que exigem tolerâncias RMA Classe A2. Alto investimento inicial em ferramentas.
- Moldagem de transferência: Precisão intermediária semiautomática. As forças do pistão pré-medidas atuam a partir de um recipiente em cavidades fechadas do molde. Menor custo de ferramental que injeção; adequado para volumes baixos a médios e sobremoldagem de insertos metálicos.
- Moldagem por compressão: Carregamento manual de pré-formas em cavidade aberta. Tempos de ciclo mais longos (3 a 10 minutos). Baixo investimento em ferramental; mais adequado para juntas de grande formato, execuções de baixo volume e compostos de dureza ultra-alta.
Os protocolos de controle de qualidade aproveitam o sistema de texto explicativo padronizado ASTM D2000. Uma chamada de material típica, como ASTM D2000 M2BG714 B14 EA14, define família de polímeros (BG = NBR), dureza do durômetro (70 /- 5 Shore A), resistência à tração mínima (14 MPa) e sufixos de requisitos de teste específicos para deformação por compressão (B14) e resistência a fluidos (EA14).
| Defeito de moldagem | Análise de causa raiz | Projeto Preventivo/Solução de Processo |
|---|---|---|
| Flash excessivo | Força de fixação insuficiente; linhas de separação desgastadas; pressão de injeção excessiva | Aumentar a tonelagem de fixação; redesenhar linhas de partição; aplicar pós-processamento de rebarbação criogênica |
| Tiro curto (preenchimento insuficiente) | Cura prematura (queimadura); ar preso; volume de tiro insuficiente | Incorporar micro-respiradouros (0,02 mm de profundidade); temperatura mais baixa do barril; otimizar o tamanho do corredor |
| Porosidade / Bolhas | Voláteis presos ou umidade no composto; vulcanização incompleta | Implementar sistemas de moldagem assistida por vácuo; prolongar o tempo de permanência da cura; matérias-primas pré-secas |
| Marcas de fluxo/linhas de malha | Baixa temperatura de fusão; má fusão de frentes de fluxo entre núcleos | Aumentar a velocidade de injeção; elevar a temperatura da superfície do molde; realocar posições de portão |
Direcionadores de custos, prototipagem e seleção de parceiros
A economia unitária na moldagem de borracha personalizada depende das despesas amortizadas com ferramentas, da massa da matéria-prima, do tempo de ciclo e dos requisitos de pós-processamento. O modelo matemático de custo por peça é representado como Custo Unitário = (Custo de Ferramentas / Volume Total de Produção) Custo de Material [(Taxa Horária da Máquina * Tempo de Ciclo) / Contagem de Cavidades] Custo de Pós-Processamento.
Os custos de ferramentas variam com base no número de cavidades, no tipo de aço (por exemplo, P20 vs. NAK80/H13 endurecido) e no projeto do sistema de canal. Um molde protótipo de cavidade única normalmente custa entre US$ 2.500 e US$ 6.000, com um prazo de entrega de 2 a 3 semanas. A produção de ferramentas de aço temperado com múltiplas cavidades (8 a 32 cavidades) varia de US$ 12.000 a US$ 45.000, exigindo de 4 a 6 semanas para fabricação, amostragem T1 e verificação de dimensão CMM.
Para produção de baixo volume (500 a 5.000 unidades), ferramentas macias de alumínio ou inserções de molde impressas em 3D (usando resinas de fotopolímero de alta temperatura) fornecem uma solução de ponte econômica. Embora a prototipagem rápida acelere a validação, os engenheiros devem levar em conta pequenas discrepâncias nas propriedades dos materiais entre as resinas aditivas do protótipo e os compostos finais de produção moldados por injeção.
Estrutura de avaliação de parceiros de fabricação
Ao avaliar parceiros de produção internacionais versus parceiros de produção nearshore, as equipes de compras devem auditar os fornecedores em relação aos principais marcos de qualidade e engenharia:
- Certificações do Sistema de Qualidade: ISO 9001 (Qualidade Geral), IATF 16949 (Automotivo) ou ISO 13485 (Dispositivos Médicos).
- DFM e simulação interna: Recursos avançados de análise de fluxo do molde para prever aprisionamento de ar, equilíbrio de enchimento e contração volumétrica antes do corte do aço.
- Experiência avançada em sobremoldagem: Experiência comprovada em sobremoldagem multi-shot ou inserto (ligação de borracha diretamente a substratos de metal ou plástico usando primers químicos).
- Propriedade e garantia da ferramenta: Direitos totais de propriedade transferidos para o comprador mediante pagamento, combinados com uma garantia vitalícia de manutenção da ferramenta durante a vida útil da produção ativa.
Acelere seu projeto de moldagem de borracha personalizada
Carregue seus arquivos CAD hoje mesmo para receber uma revisão abrangente do Design for Manufacturability (DFM), incluindo análise de empilhamento de tolerância, recomendações de compostos e uma cotação de produção instantânea.
Solicitar revisão e orçamento do DFMPerguntas frequentes
Quais são as regras de projeto mais importantes para peças moldadas por injeção de borracha personalizadas?
Mantenha uma espessura de parede uniforme entre 1,5 mm e 5,0 mm, especifique raios de filete internos iguais a pelo menos 25% da espessura da parede, aplique ângulos de inclinação de 1,0 a 2,0 graus por lado e projete peças para alinhar com tolerâncias de precisão padrão RMA Classe A2.
Como escolho entre silicone e EPDM para meu projeto de moldagem de borracha?
Selecione Silicone (VMQ/LSR) para temperaturas extremas (-60 a 230 graus C), compatibilidade biológica, conformidade com FDA/USP ou requisitos de conjunto de baixa compressão. Escolha EPDM para aplicações externas econômicas que exigem alta resistência ao ozônio, intempéries, vapor e fluidos polares.
Qual é o custo típico por peça para moldagem por injeção de borracha e quais fatores o influenciam?
O custo unitário depende da seleção do material, volume da peça, tempo de cura, contagem de cavidades e método de rebarbação. As ferramentas de alta cavitação reduzem drasticamente as despesas com mão de obra por peça e tempo de máquina em grandes volumes de produção.
Quanto tempo leva para construir ferramentas de molde de injeção para peças de borracha?
O protótipo ou ferramentas flexíveis normalmente requerem de 2 a 3 semanas. A produção de moldes de aço com múltiplas cavidades geralmente requer de 4 a 6 semanas, incluindo projeto de ferramenta, usinagem CNC, processamento EDM e validação inicial da amostra T1.
Quais são os defeitos comuns na moldagem por injeção de borracha e como posso evitá-los?
Defeitos comuns incluem rebarbas (mitigadas por linhas de separação precisas e rebarbação criogênica), disparos curtos (evitados por ventilação a vácuo e gerenciamento de queima) e porosidade interna (controlada por meio de moldagem assistida por vácuo e ciclos de cura otimizados).
Quais requisitos da FDA ou de nível médico se aplicam às peças de borracha nos EUA?
As peças em contato com alimentos exigem conformidade com FDA 21 CFR 177.2600. Os componentes de grau médico exigem testes de avaliação biológica Classe VI da USP, enquanto os componentes de água potável exigem a certificação NSF 61.
Como a moldagem por injeção se compara à moldagem por compressão ou transferência de componentes de borracha?
A moldagem por injeção oferece precisão dimensional superior, consistência automatizada e tempos de ciclo rápidos para grandes volumes. A moldagem por transferência é econômica para volumes médios e colagem de pastilhas, enquanto a moldagem por compressão oferece os menores custos iniciais de ferramentas para peças de baixo volume ou grande formato.
