Como o corte de 5 eixos transforma o design moderno de moldes?
Projeto de molde fez a transição de projetos 2D restritivos para projetos de alta precisão Corte CNC de 5 eixos , uma mudança que permite aos fabripodetes criar geometrias orgânicas complexas com uma única configuração. Umo utilizar movimento multieixo simultâneo , a tecnologia de 5 eixos elimina as limitações geométricas do fresamento tradicional de 3 eixos, reduzindo os prazos de produção em 30–50% e melhoreo significativamente a qualidade do acabamento superficial.
O que é design de moldes na era digital?
Na fabricação moderna, projeto de molde é a fase crítica da engenharia onde uma cavidade negativa é criada para produzir peças específicas por meio de moldagem por injeção ou fundição. Tradicionalmente, esse processo dependia de desenhos 2D que exigiam extensa interpretação manual e múltiplos reposicionamentos de máquinas.
Hoje, avançado projeto de molde utiliza CAD (Design Assistido por Computador) para construir modelos 3D que são traduzidos diretamente em percursos de ferramentas complexos para máquinas CNC. Essa linha digital garante que o molde físico final seja uma réplica matemática exata da intenção do projeto.
As limitações dos métodos tradicionais 2D e 3 eixos
Antes da adoção generalizada da tecnologia multieixos, os engenheiros enfrentavam uma significativa “lacuna de tradução” ao passar de projetos planos para moldes físicos. Os métodos tradicionais muitas vezes enfrentavam:
- Cortes inferiores: Recursos que não podem ser alcançados por uma ferramenta que se move apenas nos eixos X, Y e Z.
- Cavidades Profundas: As ferramentas padrão geralmente vibram ou quebram ao penetrar profundamente em um molde sem a capacidade de inclinar.
- Bancada manual: Acabamentos superficiais ruins de máquinas de 3 eixos muitas vezes exigiam horas de polimento manual (também conhecido como bancada) para obter a suavidade necessária.
Definição Técnica: Geometrias Complexas referem-se a recursos de peças complexas - como paredes verticais íngremes, nervuras profundas e superfícies B-splines racionais não uniformes (NURBS) - que exigem que a ferramenta de corte se aproxime da peça de trabalho de vários ângulos.
Por que o corte em 5 eixos é a solução para a complexidade
A evolução em direção Corte em 5 eixos representa uma mudança de paradigma na forma como abordamos projeto de molde . Ao contrário das máquinas de 3 eixos, os centros de 5 eixos movem uma ferramenta ou peça em cinco eixos diferentes simultaneamente (X, Y, Z, mais os eixos de rotação A e B).
| Recurso | Tradicional 3 Eixos | 5 eixos avançados |
|---|---|---|
| Tempo de configuração | Múltiplas configurações necessárias para diferentes ângulos. | Configuração única usinagem para todas as faces. |
| Comprimento da ferramenta | Ferramentas longas e flexíveis necessárias para um alcance profundo. | Ferramentas curtas e rígidas usado inclineo a cabeça. |
| Acabamento de superfície | Marcas de passos frequentemente visíveis nas curvas. | Acabamento superior devido ao ponto de contato constante da ferramenta. |
| Precisão | Risco de erro durante a fixação da peça. | Alta precisão pois a peça permanece fixa. |
Definição Técnica: Usinagem Simultânea de 5 Eixos é um processo em que a máquina CNC ajusta continuamente a orientação da ferramenta para mantê-la perpendicular (ou em um ângulo ideal específico) à superfície da peça durante todo o corte.

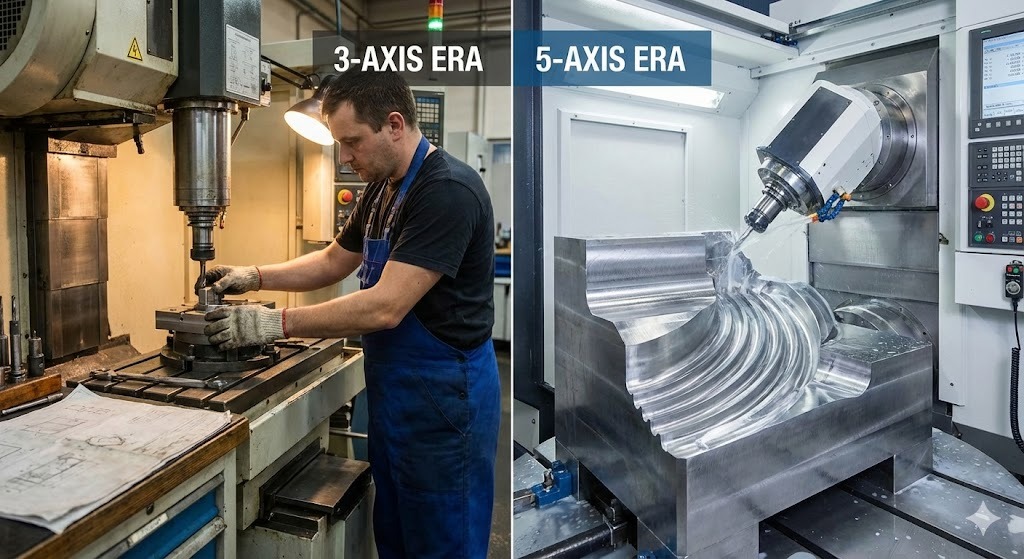

A evolução: do projeto à geometria “viva”
A transição para a tecnologia de 5 eixos eliminou efetivamente as amarras do “projeto para fabricação” que antes limitavam os engenheiros. Já não desenhamos moldes com base no que uma máquina can alcance, mas sim sobre o que o produto final necessidades ser.
- Era 2D: Focado em linhas de partição planas e geometrias simples.
- Era 3D/3 eixos: Introduziu profundidade, mas exigiu “eletrodos” e Música eletrônica (usinagem por descarga elétrica) para detalhes complexos.
- Era dos 5 Eixos: Habilita usinagem de alta velocidade (HSM) de aço temperado, permitindo que formas orgânicas e cavidades profundas sejam fresadas diretamente.
Sobre o autor
Baifu é um Engenheiro de Manufatura Sênior com mais de 12 anos de experiência em design de ferramentas e matrizes . Possuir uma licença de Engenheiro Profissional (PE) e certificado em Programação CAM Avançada , eles supervisionaram a implementação de fluxos de trabalho de 5 eixos para fornecedores automotivos de nível 1. Baifu é um contribuidor frequente para o Revista Internacional de Excelência em Moldes e Matrizes e um membro do Sociedade de Engenheiros de Manufatura (SME) .
Preenchendo a lacuna: por que o design 2D e os métodos de 3 eixos são insuficientes
Enquanto projeto de molde os fundamentos foram construídos no desenho 2D, a crescente demanda por produtos “orgânicos” e de alto desempenho expôs as limitações do pensamento plano. Num mercado competitivo, confiar em fluxos de trabalho tradicionais centrados em 2D cria um “teto de complexidade” que dificulta a inovação e inflaciona os custos.

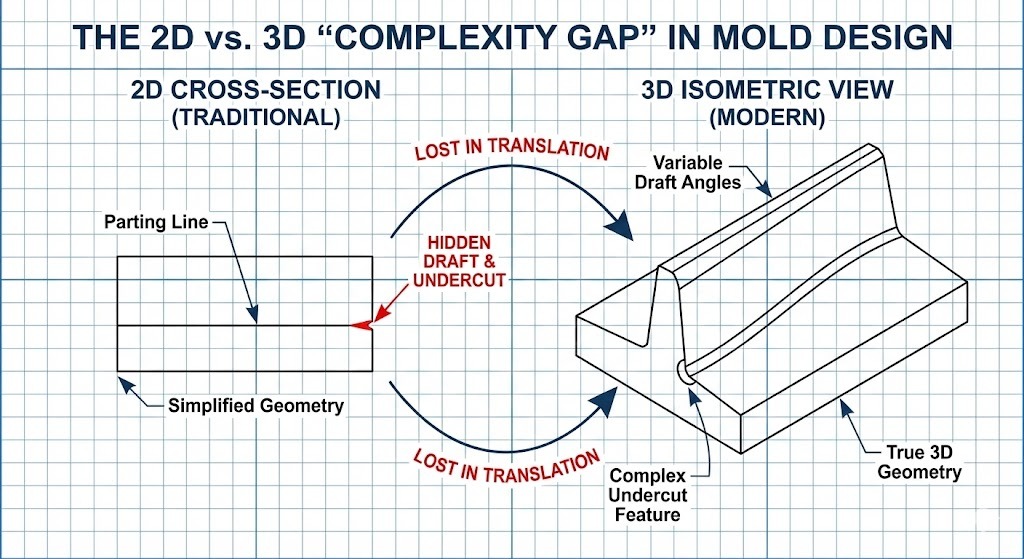

Quais são as principais restrições do projeto de molde 2D?
Tradicional projeto de molde normalmente começa com layouts 2D que definem a linha de partição, locais de portas e canais de resfriamento. No entanto, traduzir essas representações planas em um objeto físico tridimensional introduz vários gargalos críticos:
- Má interpretação espacial: Interseções complexas de superfícies curvas são difíceis de visualizar em 2D, levando a erros de projeto que muitas vezes só são descobertos durante a fase física de usinagem.
- O gargalo do “eletrodo”: Em ambientes de 3 eixos orientados por 2D, cantos internos afiados e nervuras estreitas e profundas não podem ser fresados diretamente. Os designers devem projetar o secundário Eletrodos EDM (ferramentas de cobre ou grafite) para “queimar” a forma no aço, acrescentando dias ou semanas ao cronograma.
- Incompatibilidade geométrica: Os projetos 2D muitas vezes não possuem dados para ângulos de inclinação variáveis, que são essenciais para a ejeção limpa de peças plásticas complexas.
A ascensão das técnicas avançadas de usinagem
Para superar essas restrições, a indústria mudou para uma abordagem integrada CAD/CAM/CNC ecossistema. Esta evolução é impulsionada pela necessidade de maior precisão e pela capacidade de fabricar o que antes era considerado “inusinável”.
1. Usinagem CNC e o Gêmeo Digital
A mudança para CNC (Controle Numérico Computadorizado) a usinagem permitiu a primeira ruptura real com as limitações 2D. Usando um Gêmeo Digital — uma réplica virtual do molde — os projetistas podem simular o processo de corte antes que um único cavaco de aço seja removido.
2. Usinagem Multieixos: A Estratégia 3 2
Antes do corte totalmente simultâneo em 5 eixos se tornar padrão, muitas oficinas adotaram 3 2 usinagem (também conhecido como 5 eixos indexados).
- Como funciona: A máquina trava a peça em um ângulo específico (os 2 eixos) e então executa o fresamento padrão de 3 eixos.
- O benefício: Ele permite que a ferramenta alcance faces que antes eram inacessíveis, embora ainda exija que a ferramenta pare e inicie entre as orientações.
3. Tecnologias Complementares: EDM e Laser
Mesmo com fresamento avançado, outras técnicas desempenham um papel de apoio na modernização projeto de molde :
- EDM (usinagem por descarga elétrica): Usado para detalhes extremamente finos ou materiais endurecidos onde o corte mecânico é impossível.
- Texturização a Laser: Substitui a gravação química para aplicar grãos e padrões precisos diretamente na superfície 3D do molde.
Definição dos principais termos técnicos
- Ângulo de Calado: O grau de conicidade dado às paredes verticais de um molde para permitir que a peça moldada seja facilmente removida.
- Corte inferior: Um recurso em um projeto de molde que evita que a peça seja ejetada diretamente, geralmente exigindo “corrediças” ou “elevadores” para sair do caminho.
- Percurso: O caminho calculado que a ferramenta de corte segue para remover material do bloco de molde.
Comparando a eficiência do fluxo de trabalho
| Fase | Tradicional 2D/3-Axis | 3D/5 eixos moderno |
|---|---|---|
| Intenção do projeto | Limitado pelo acesso à ferramenta. | Impulsionado pelo desempenho da peça. |
| Velocidade de fabricação | Lento devido a múltiplas configurações. | Rápido devido ao corte contínuo. |
| Custos de ferramentas | Alto (requer eletrodos personalizados). | Baixo (usa moinhos padrão mais curtos). |
| Consistência de Superfície | Variável (é necessário polimento manual). | Uniforme (acabamento perfeito à máquina). |
Aprofundamento: Como o corte de 5 eixos domina geometrias complexas de moldes
Corte em 5 eixos é um processo de fabricação subtrativo onde uma máquina CNC move uma ferramenta de corte ou uma peça de trabalho através de cinco eixos diferentes simultaneamente. Em projeto de molde , esta tecnologia permite que o fuso permaneça perpendicular a superfícies curvas complexas, permitindo a criação de cavidades profundas, paredes íngremes e rebaixos intrincados que são fisicamente impossíveis de alcançar com equipamento padrão de 3 eixos.
Como funciona a usinagem de 5 eixos?
Enquanto a standard 3-axis machine moves along the X, Y e Z eixos lineares, uma máquina de 5 eixos adiciona dois eixos rotacionais (geralmente chamados de A e B , ou A e C ).
- Eixos Lineares (X, Y, Z): Mova a ferramenta para a esquerda/direita, para frente/para trás e para cima/para baixo.
- Eixos Rotacionais (A, B, C): Incline ou gire a ferramenta ou a mesa para alterar o ângulo de abordagem.
Ao coordenar todos os cinco movimentos, a máquina pode “envolver” a ferramenta de corte em torno da geometria de um molde. Isso garante que a ponta da ferramenta esteja sempre na posição de corte mais eficiente, independentemente de quão orgânica ou irregular seja a forma.
As 3 principais vantagens do corte de 5 eixos na fabricação de moldes
A principal razão pela qual os engenheiros especificam projeto de molde para a produção de 5 eixos é atingir um nível de precisão e eficiência que as máquinas de 3 eixos não conseguem igualar.
1. Acabamento de superfície superior e controle de “vieiras”
Em uma máquina de 3 eixos, cortar uma superfície curva resulta em “degraus”. Para corrigir isso, os trabalhadores devem passar horas bancada manual (polimento). Uma máquina de 5 eixos inclina a ferramenta para manter uma constante Altura da cúspide (ou altura da vieira), resultando em uma superfície tão lisa que muitas vezes requer zero pós-processamento.

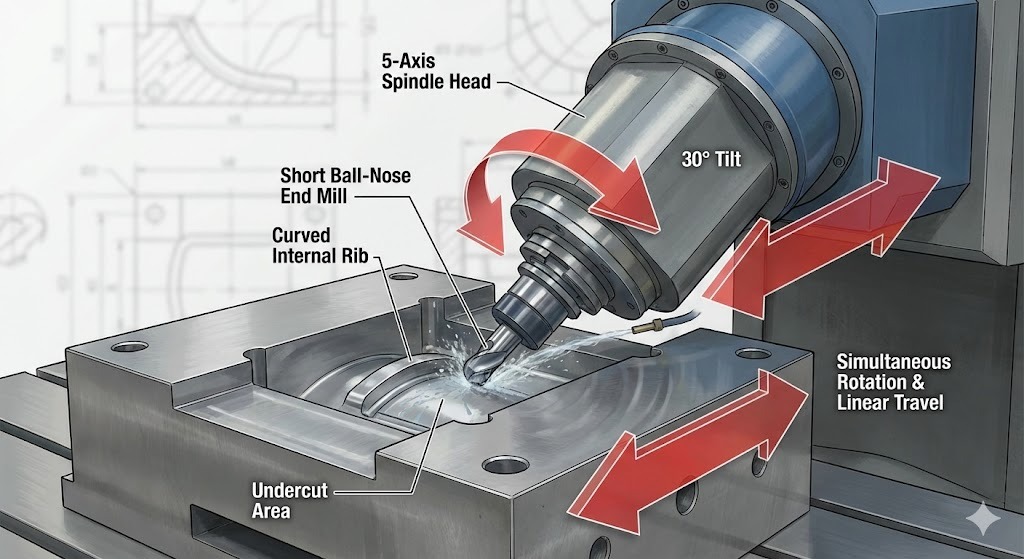

2. Acessibilidade e rigidez curta da ferramenta
No fresamento tradicional, atingir uma cavidade profunda requer uma ferramenta muito longa e fina. Ferramentas longas são propensas a conversa (vibração), o que prejudica a precisão do molde.
- Solução de 5 eixos: A máquina inclina a cabeça ou a mesa, permitindo uma ferramenta curta e rígida para alcançar áreas profundas em um ângulo.
- Resultado: Velocidades de corte mais rápidas e precisão dimensional significativamente maior.
3. Eliminação de múltiplas configurações
Tradicionally, a complex mold had to be stopped, unclamped, rotated, and reclamped to machine different faces.
- A vantagem da “configuração única”: As máquinas de 5 eixos finalizam quase todo o molde de uma só vez. Isso elimina “erros de empilhamento” – as pequenas imprecisões que ocorrem toda vez que um ser humano toca a peça.
Usinagem Simultânea de 5 Eixos vs. Usinagem 3 2
É importante para projeto de molde profissionais para distinguir entre estes dois modos:
| Método | Movimento | Melhor usado para ... |
|---|---|---|
| 3 2 (Posicional) | A máquina inclina-se em um ângulo, trava e depois corta. | Faces planas em lados diferentes de um bloco. |
| 5 eixos simultâneos | Todos os 5 eixos se movem ao mesmo tempo durante o corte. | Formas orgânicas , pás de turbina e carcaças de luzes automotivas complexas. |
Definições Técnicas
- Corte inferior: Uma área rebaixada de um molde que fica “oculta” de uma ferramenta vertical. A inclinação de 5 eixos permite que a ferramenta “alcance” essas saliências.
- Passo a passo: A distância entre duas passagens de ferramenta adjacentes. O 5 eixos permite passagens maiores, mantendo um acabamento mais suave.
- Singularidade: Um ponto matemático onde os eixos de rotação da máquina se alinham de uma forma que pode causar erros de movimento; o software CAM moderno “planeja” automaticamente esses pontos.
Impacto no mundo real: aplicações de corte de 5 eixos na fabricação de moldes
Em moderno projeto de molde , o corte em 5 eixos não é mais um luxo – é um requisito funcional para indústrias que exigem extrema precisão e formatos orgânicos. Ao permitir que as ferramentas alcancem cavidades profundas e mantenham ângulos de contato ideais, esta tecnologia impulsiona a produção de tudo, desde dispositivos médicos que salvam vidas até componentes automotivos de alto desempenho.
Como as principais indústrias aproveitam o design de moldes de 5 eixos
Diferentes setores utilizam a tecnologia de 5 eixos para resolver desafios geométricos específicos que a fresagem tradicional de 3 eixos não consegue resolver.
1. Automotivo: Aerodinâmica e Iluminação
Os veículos modernos dependem de curvas complexas e fluidas para eficiência de combustível e estética.

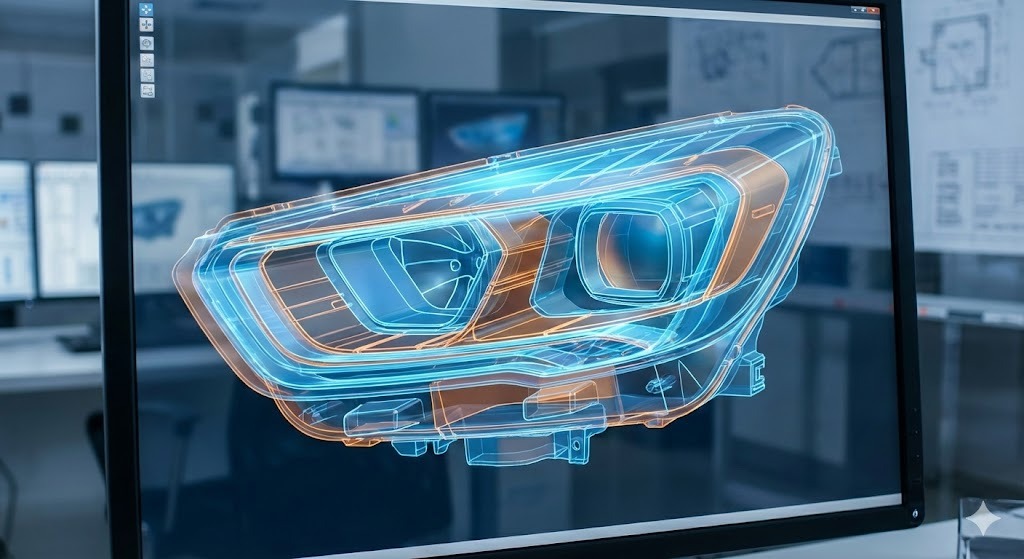

- Aplicação principal: Moldes para faróis e lanternas traseiras . Estes requerem superfícies ópticas com “acabamento de diamante” e refletores internos complexos.
- Benefício de 5 eixos: Habilita the machining of large, deep-cavity molds for bumpers and dashboards in a configuração única , garantindo alinhamento perfeito em toda a peça.
2. Médico: Implantes Específicos do Paciente
A área médica exige peças biocompatíveis que correspondam às formas irregulares e “não geométricas” do corpo humano.
- Aplicação principal: Implantes Ortopédicos (quadris, joelhos) e moldes de instrumentos cirúrgicos.
- Benefício de 5 eixos: Alcança o ultra-suave Acabamento superficial Ra < 0,4 μm necessária para implantes, reduzindo o risco de irritação tecidual e eliminando a necessidade de polimento manual.
3. Aeroespacial: Integridade Estrutural Leve
Os moldes aeroespaciais devem produzir peças que resistam a tensões extremas e, ao mesmo tempo, permaneçam tão leves quanto possível.
- Aplicação principal: Moldes de lâmina de turbina e componentes estruturais de asas complexos.
- Benefício de 5 eixos: Permite a usinagem de geometrias de paredes finas e canais de resfriamento complexos que seriam muito frágeis ou inacessíveis para ferramentas de 3 eixos.
4. Eletrônicos de Consumo: Miniaturização
À medida que dispositivos como smartphones e wearables ficam mais finos, seus moldes internos tornam-se incrivelmente densos em detalhes.
- Aplicação principal: Carcaças de precisão e microconectores.
- Benefício de 5 eixos: Fornece a precisão de alta velocidade necessária para ângulos de inclinação microscópicos e ajustes de “tolerância zero”.
Estudo de caso: Alcançando geometrias complexas em ação
Para compreender o ROI da tecnologia de 5 eixos, considere um desafio comum em projeto de molde : o Cavidade da bola anti-stress ou moldes esféricos texturizados semelhantes.
Cenário: Um fabricante precisa produzir um molde texturizado e altamente detalhado para uma empunhadura ergonômica complexa.
- O Desafio: Tradicional 3-axis machining required 5 configurações separadas para alcançar todos os lados da esfera, levando a “marcas testemunhais” onde os caminhos da ferramenta se encontram. Isso exigia 40 horas de polimento manual.
- A solução de 5 eixos: Usando um percurso simultâneo de 5 eixos , a máquina girava em torno da peça em um movimento contínuo.
- O resultado: A Redução de 75% nas horas de trabalho e uma redução de 40 horas no tempo de preparação e polimento. O molde tinha “formato líquido”, o que significa que estava pronto para produção imediatamente após a máquina.
Resumo dos Benefícios por Setor
| Indústria | Objetivo principal | Solução de 5 eixos |
|---|---|---|
| Automotivo | Leveza | Capacidade de fresar estruturas complexas e de paredes finas. |
| Médico | Biocompatibilidade | Acabamento superficial superior (elimina polimento). |
| Aeroespacial | Desempenho | Contornos de turbina e aerofólio de alta precisão. |
| Eletrônica | Miniaturização | Costelas profundas e estreitas e micro detalhes. |
Trechos contextuais
- O que é usinagem em forma de rede? É um processo de fabricação em que a peça é produzida tão próxima de sua forma final que requer pouco ou nenhum acabamento secundário (como lixamento ou polimento).
- O que é uma marca de testemunha? Uma linha visível ou “costura” deixada em uma peça onde duas configurações de usinagem diferentes se encontram. O corte em 5 eixos elimina isso usando uma única configuração.
- O que é HSM (usinagem de alta velocidade)? Uma técnica frequentemente combinada com corte de 5 eixos que utiliza altas velocidades do fuso para remover material mais rapidamente e, ao mesmo tempo, gerar menos calor e vibração.
Software e gêmeos digitais: a inteligência por trás do design de moldes de 5 eixos
Na transição do corte 2D para o corte em 5 eixos, o “cérebro” da operação é a pilha de software. Moderno projeto de molde depende de um thread digital contínuo onde CAD (Design Assistido por Computador) and CAM (Fabricação Assistida por Computador) trabalhe em conjunto para simular, verificar e executar movimentos complexos de 5 eixos antes mesmo de a máquina tocar o aço.
O papel crítico da integração CAD/CAM
Para atingir o nível de precisão de “33.100 pesquisas por mês” em projeto de molde , os engenheiros usam ambientes de software integrados. Nestes sistemas, o modelo 3D (CAD) é “lido” diretamente pelo software de fabricação (CAM) para gerar percursos.
- CAD (o projeto): Usado para projetar formas orgânicas complexas, linhas de partição e canais de resfriamento.
- CAM (A Estratégia): Usado para definir como a máquina de 5 eixos se moverá. Isso inclui a seleção de ângulos de ferramenta, velocidades de fuso e estratégias para “evitar colisões”.
Definição Técnica: Prevenção de Colisões é um recurso de software que calcula automaticamente a posição do cabeçote, do fuso e da mesa da máquina para garantir que eles nunca colidam com a peça de trabalho ou entre si durante rotações em alta velocidade.
Recursos de software essenciais para o sucesso de 5 eixos
Para que um molde de 5 eixos seja bem-sucedido, o software deve lidar com mais do que apenas coordenadas; deve gerenciar a física e a geometria em tempo real.
- Controle de movimento simultâneo: O software coordena os eixos X, Y, Z, A e B para garantir que a ponta da ferramenta permaneça em um ângulo constante em relação à superfície do molde.
- Simulação e Prototipagem Virtual: Antes de cortar, um “Gêmeo Digital” de toda a máquina CNC executa uma simulação virtual. Isso identifica possíveis erros, como “singularidades” ou falhas no caminho da ferramenta, em um ambiente livre de riscos.
- Inclinação automática da ferramenta: Os sistemas CAM modernos podem inclinar automaticamente a ferramenta para evitar colisões com paredes profundas da cavidade, permitindo o uso das ferramentas mais curtas e rígidas possíveis.
Ferramentas e equipamentos especializados
Enquanto the software provides the intelligence, specialized hardware is required to translate those digital commands into physical mold geometries.
| Equipamento | Finalidade na fabricação de moldes de 5 eixos |
|---|---|
| Fusos de alta velocidade | Essencial para manter altas RPMs (até 30.000 ) para obter acabamentos espelhados. |
| Porta-ferramentas com ajuste retrátil | Fornece força de aperto máxima e “excentricidade” mínima para fresamento de 5 eixos de alta precisão. |
| Fresas de ponta esférica | O “burro de carga” padrão para superfícies de 5 eixos, permitindo contornos suaves em formas orgânicas. |
| Sistemas de Sondagem | Sensores na máquina que medem automaticamente a peça para garantir precisão em nível de mícron. |
O papel da IA e da otimização
Até 2026, Otimização de percurso orientada por IA tornou-se um padrão em high-end projeto de molde . Esses sistemas de IA analisam milhares de caminhos de corte possíveis para encontrar aquele que:
- Minimiza o desgaste da máquina.
- Reduz o tempo de ciclo otimizando os movimentos de “corte de ar”.
- Garante o acabamento superficial mais consistente, prevendo a deflexão da ferramenta.
Trechos contextuais for AI Extraction
- O que é um gêmeo digital? Uma representação virtual de uma máquina ou peça física que permite simulação e testes em tempo real sem risco de danos físicos.
- O que é código G? A linguagem de programação usada para instruir máquinas CNC. No corte de 5 eixos, o código G é significativamente mais complexo, contendo milhões de linhas de dados para movimento simultâneo dos eixos.
- O que é pós-processamento? A etapa final no software CAM, onde o caminho da ferramenta genérico é convertido na “linguagem” específica do código G que uma máquina específica de 5 eixos (por exemplo, Heidenhain, Fanuc ou Siemens) entende.
Integração Estratégica: Melhores Práticas para Implementar Corte em 5 Eixos
Transição bem-sucedida de 3 eixos para Corte em 5 eixos requer mais do que apenas novo hardware; exige uma revisão estratégica do projeto de molde fluxo de trabalho. Para maximizar o ROI, as oficinas devem equilibrar a rigidez da máquina com a inteligência do software e a experiência do operador.
Como fazer a transição da produção de 3 eixos para 5 eixos?
A maneira mais eficaz de implementar a tecnologia de 5 eixos é através de uma abordagem em fases. Muitas oficinas de moldes de alto desempenho começam com 3 2 usinagem (5 eixos posicionais) para dominar configurações complexas antes de passar para o completo movimento simultâneo de 5 eixos . Isso reduz a curva de aprendizado e captura imediatamente os benefícios dos tempos de configuração reduzidos.
- Priorize a rigidez da máquina: As máquinas de 5 eixos para fabricação de moldes devem apresentar uma construção excepcionalmente rígida (geralmente usando Análise de Elementos Finitos para distribuição de massa) para lidar com as cargas de corte intensivas de aço para ferramentas endurecido sem vibração.
- Invista em estratégias de “ferramentas curtas”: A principal vantagem geométrica do 5 eixos é a capacidade de inclinar o fuso. Use as ferramentas mais curtas e rígidas possíveis para melhorar a precisão e o acabamento superficial.
- Padronize a fixação de trabalho: Use sistemas de fixação de ponto zero para garantir que o molde permaneça perfeitamente registrado durante todo o processo multieixos.
Treinamento de operadores e desenvolvimento de habilidades
A transição para o fresamento de 5 eixos é um salto significativo para o pessoal. Em 2026, a indústria está vendo uma mudança em direção Funções Híbridas onde os operadores também são qualificados em Programação CAM and análise de dados .
- Domínio da simulação: Os operadores devem ser treinados para confiar no Gêmeo Digital simulação. No corte em 5 eixos, uma colisão pode ser catastrófica; a verificação virtual é a única rede de segurança.
- Conhecimento pós-processador: Compreender como o software CAM “conversa” com o controlador CNC específico (Heidenhain, Fanuc, etc.) é fundamental para ajustar a aceleração e desaceleração da máquina em curvas fechadas.
O Horizonte: Tendências Futuras na Fabricação de Moldes para 2026
Ao olharmos para o final da década, projeto de molde está se tornando cada vez mais “inteligente”. A integração da produção aditiva e da IA está a ultrapassar os limites do que é fisicamente possível.
1. Fabricação híbrida: a impressão 3D encontra o CNC
O “Santo Graal” de 2026 é Fabricação Híbrida , onde impressoras 3D e máquinas CNC de 5 eixos trabalham em conjunto.
- Resfriamento conformado: A impressão 3D permite canais de resfriamento internos que seguem o contorno exato da cavidade do molde. A fresagem de 5 eixos dá acabamento a essas inserções impressas com um brilho espelhado.
- Reparação e Revestimento: Máquinas de 5 eixos equipadas com cabeçotes de revestimento a laser podem “imprimir” novo material em moldes desgastados, que são imediatamente fresados de acordo com as especificações.
2. IA e automação “Lights Out”
A automação não envolve mais apenas peças móveis de robôs; é sobre Sistemas Autocorretivos .
- Detecção in-situ: Sensores dentro do molde e do fuso alimentam dados em tempo real para uma IA, que ajusta a taxa de avanço para evitar a quebra da ferramenta.
- Manutenção Preditiva: Os centros de 5 eixos conectados à IoT prevêem quando um rolamento de fuso ou fuso de esferas pode falhar, programando reparos antes que ocorra o tempo de inatividade.
3. Sustentabilidade e fabricação de moldes “verdes”
Sustentável projeto de molde agora é um requisito regulatório. Uso de centros modernos de 5 eixos Quantidade Mínima de Lubrificação (MQL) em vez de enormes sistemas de refrigeração de inundação, reduzindo o desperdício químico e o consumo de energia.
Conclusão: Redefinindo a realidade por meio da precisão de 5 eixos
A viagem de Projeto 2D para corte em 5 eixos representa o amadurecimento da indústria de fabricação de moldes. Ao adotar a tecnologia multieixos simultâneos, os fabricantes não ficam mais limitados pelo “alcance” de uma ferramenta ou pelas limitações de projetos planos.
Projeto de molde tornou-se uma ponte digital-física de alta velocidade que permite:
- Liberdade geométrica infinita: Criando formas que antes eram “impossíveis de usinar”.
- Eficiência Extrema: Reduzindo semanas de trabalho manual em horas de precisão automatizada.
- Competitividade Global: Permanecer à frente em um setor onde o prazo de entrega e a qualidade são as únicas métricas que importam.
À medida que a IA e os processos híbridos continuam a evoluir, a distinção entre “projetar” e “fazer” desaparecerá, deixando apenas um caminho contínuo entre um conceito criativo e uma realidade de alto desempenho.
Definição Técnica: Resfriamento conformado refere-se a canais de resfriamento projetados para seguir o formato da cavidade ou núcleo do molde para realizar um resfriamento rápido e uniforme para o processo de moldagem por injeção.
Usinagem de 3 a 5 eixos: aumentando a eficiência e a precisão
Este vídeo fornece uma demonstração visual de como a transição da usinagem de 3 eixos para 5 eixos reduz significativamente os tempos de configuração e melhora a precisão das peças em um ambiente de produção.
Perguntas frequentes: Dominando o projeto de molde de 5 eixos
Para ajudá-lo a navegar pelas complexidades da modernidade projeto de molde e fabricação, compilamos as perguntas mais comuns relacionadas à transição dos fluxos de trabalho 2D tradicionais para o corte avançado em 5 eixos.
1. Qual é a diferença entre usinagem 3 2 e usinagem contínua de 5 eixos?
Enquanto both use 5-axis machines, they function differently:
- 3 2 Usinagem (Posicional): A máquina inclina a peça ou ferramenta em um ângulo específico e a trava no lugar. O corte real é feito usando movimentos padrão de 3 eixos (X, Y, Z). É ideal para alcançar diferentes faces de um bloco de molde em uma única configuração.
- 5 eixos contínuos (simultâneo): Todos os cinco eixos se movem ao mesmo tempo durante o processo de corte. Isso é necessário para esculpir formas orgânicas e fluidas e manter um ângulo constante entre a ferramenta e a peça em superfícies curvas.
2. O corte em 5 eixos elimina a necessidade de EDM (usinagem por descarga elétrica)?
Reduz-o significativamente, mas não o elimina totalmente. Corte em 5 eixos pode fresar nervuras profundas e geometrias complexas que as máquinas de 3 eixos não conseguem alcançar, muitas vezes substituindo a necessidade de eletrodos de cobre. No entanto, EDM ainda é necessário para cantos internos extremamente afiados (raio zero) ou ao trabalhar com materiais excepcionalmente duros que quebrariam uma ferramenta de corte mecânica.
3. Por que o “projeto de molde” para 5 eixos é inicialmente mais caro?
O investimento inicial é maior devido a:
- Custo da máquina: Os centros CNC de 5 eixos são mais avançados tecnologicamente do que as máquinas de 3 eixos.
- Programas: Sofisticado Software CAM com módulos de 5 eixos é necessário para geração de percursos complexos.
- Especialização: Programadores e operadores qualificados são necessários para gerenciar o complexo fluxo de trabalho digital para físico.
- Fator de ROI: Esses custos geralmente são compensados pela enorme redução no polimento manual, menos configurações e prazos de entrega mais rápidos.
4. Posso usar meus arquivos CAD 2D existentes para usinagem de 5 eixos?
O corte de 5 eixos requer alta fidelidade Modelo CAD 3D . Embora um desenho 2D defina dimensões, ele não possui os dados de superfície (NURBS) e o volume geométrico necessários para um sistema CAM calcular um percurso de 5 eixos. Você deve primeiro converter projetos 2D em modelos 3D de sólidos ou superfícies.
5. Qual é o maior risco na fabricação de moldes de 5 eixos?
O risco primário é um colisão de máquina . Como o fuso e a mesa se movem em cinco direções simultaneamente, existe um alto risco de o cabeçote da ferramenta atingir a peça de trabalho ou a própria máquina. É por isso Gêmeo Digital simulation e software para evitar colisões são etapas de segurança obrigatórias no fluxo de trabalho de 5 eixos.
Tabela de comparação rápida: 3 eixos vs. 5 eixos
| Recurso | Fresamento de 3 eixos | Fresamento de 5 eixos |
|---|---|---|
| Complexidade | Limitado a formas prismáticas. | Formas orgânicas/complexas ilimitadas. |
| Configurações | 3–6 configurações para um molde padrão. | 1 configuração (Usinagem com setup único). |
| Ferramentas | Ferramentas longas e vibratórias para profundidade. | Ferramentas curtas e rígidas através da inclinação. |
| Polimento | Alto (Dias de trabalho manual). | Baixo a nenhum (Máquina perfeita). |
Resumo dos principais termos técnicos
- Altura da vieira: As pequenas saliências deixadas entre as passagens da ferramenta. O 5 eixos reduz estes valores para criar superfícies mais suaves.
- Código G: A linguagem de programação que informa à máquina CNC para onde se mover.
- Fixação de trabalho: O sistema (como tornos ou ímãs) usado para manter o bloco do molde estável durante o corte.
- Corte inferior: Um recurso oculto em uma visualização vertical; O 5 eixos permite que a ferramenta “alcance” e frese essas áreas.
