Ferramentas macias versus ferramentas duras para moldagem por injeção: um guia abrangente

Introdução

No mundo da manufatura, moldeagem pou injeção continua sendo o padrão ouro para a produção de peças plásticas consistentes e de alta qualidade. No entanto, a maiou barreira à entrada geralmente não é o custo da resina plástica – é o custo do mold (ou “ferramenta”) em si.

Para designers e engenheiros de produtos, a “estratégia de ferramentas” costuma ser a decisão mais crítica no ciclo de vida do projeto. Fazer a escolha errada pode levar a milhares de dólares em desperdício de orçamento ou, inversamente, a um molde que se desgasta antes de você atender seus pedidos.

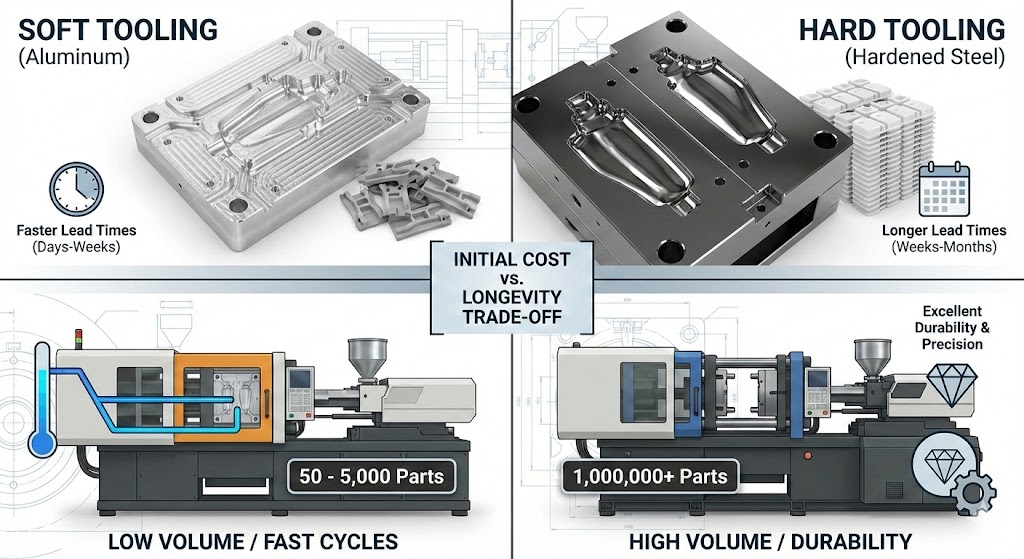

A indústria geralmente divide a fabricação de moldes em duas categorias: Ferramentas suaves e Ferramentas pesadas . Embora os nomes impliquem uma diferença na textura física, a distinção na verdade reside na metalurgia do material do molde, na velocidade de usinagem e na longevidade.

Este guia explora as diferenças técnicas e comerciais entre essas duas abordagens para ajudá-lo a decidir qual caminho se alinha ao seu orçamento, cronograma e volume de produção.

O que são ferramentas suaves?

Ferramentas suaves geralmente se refere a moldes usinados a partir de materiais que são mais macios e fáceis de cortar do que o aço para ferramentas tradicional. É o método dominante para prototipagem, produção de pontes e produção de baixo volume (normalmente de 50 a 5.000 peças).

É importante esclarecer que “macio” não significa que o molde seja flexível como a borracha. Quase sempre é feito de metal, mas um metal que não possui a extrema dureza do aço tratado termicamente.

Materiais Comuns

• Ligas de alumínio: O material mais comum para ferramentas leves é o alumínio. Ligas de alta qualidade como Alumínio 7075 or QC-10 são frequentemente utilizados porque oferecem alta resistência e excelente usinabilidade.
• Aços Suaves: Ocasionalmente, aços não endurecidos de qualidade inferior são usados para ferramentas macias, embora o alumínio seja preferido por suas propriedades de resfriamento.
• Compostos impressos em 3D: Em casos muito específicos e de volume ultrabaixo, são usados moldes de polímero impressos em 3D, embora se degradem muito rapidamente.

Vantagens das ferramentas suaves

1. Custo inicial mais baixo: O alumínio é muito mais fácil de usinar do que o aço. Cria menos desgaste nas fresas CNC e pode ser usinado em velocidades muito mais altas. Isso pode reduzir os custos iniciais com ferramentas 30% a 50% em comparação com ferramentas pesadas.
2. Prazos de entrega mais rápidos: Como o material é mais macio e não requer tratamento térmico pós-usinagem, as ferramentas macias muitas vezes podem estar prontas em 1–2 semanas , em comparação com 4–8 semanas para ferramentas rígidas.
3. Condutividade Térmica Superior: Esta é uma vantagem técnica muitas vezes esquecida. O alumínio transfere calor 5x mais rápido do que o aço ferramenta. Isso permite que o plástico esfrie e solidifique mais rapidamente, reduzindo significativamente os tempos de ciclo e reduzindo potencialmente o preço da peça.
4. Facilidade de modificação: Se for necessária uma alteração no projeto, é mais fácil usinar o alumínio existente para abrir uma dimensão do que modificar o aço endurecido.

Desvantagens das ferramentas suaves

1. Vida útil limitada da ferramenta: O alumínio é suscetível à erosão causada por plásticos com enchimento de vidro e ao desgaste causado pela força de fixação da máquina. Ferramentas macias normalmente duram de 1.000 a 10.000 ciclos antes que as dimensões comecem a se desviar ou aparecer flash (excesso de plástico).
2. Limitações de acabamento de superfície: Ferramentas suaves cannot maintain a high-gloss “mirror” polish (SPI A-1 or A-2). The metal is too soft and will scratch during part ejection. It is better suited for matte or textured finishes.
3. Linhas de separação frágeis: As bordas onde as duas metades do molde se encontram podem arredondar ou amassar facilmente, causando defeitos cosméticos na peça.

O que são ferramentas pesadas?

Ferramentas pesadas cria os cavalos de batalha do mundo industrial. Esses moldes são usinados em aço de alta qualidade, capaz de suportar milhões de ciclos, altas temperaturas e materiais abrasivos. Este é o padrão para produção em massa.

Materiais Comuns

• Aço P20: Um aço ferramenta pré-endurecido frequentemente usado para moldes “Classe 102”. É durável, mas não tão frágil quanto o aço totalmente endurecido.
• Aço H13: O padrão da indústria para produção de alto volume. É tratado termicamente até atingir dureza extrema (Rockwell C 48-52) para resistir ao desgaste e à fadiga térmica.
• Aço Inoxidável (420): Usado quando é necessária resistência à corrosão, como na moldagem de PVC ou outros plásticos corrosivos.

Vantagens de ferramentas pesadas

1. Durabilidade de alto volume: Uma ferramenta de aço H13 com manutenção adequada pode funcionar por 1 milhão de ciclos sem desgaste significativo.
2. Tolerâncias rigorosas: O aço duro é rígido e não se deforma sob as altas pressões de injeção exigidas para peças complexas. Isso permite uma precisão dimensional extremamente precisa.
3. Acabamentos de superfície superiores: Ferramentas pesadas is required for high-gloss, optical-grade finishes. The steel is hard enough to be polished to a mirror shine without scratching.
4. Ações Complexas: Ferramentas pesadas is better suited for complex side-actions, sliders, and lifters that are required for parts with undercuts.

Desvantagens de ferramentas pesadas

1. Alto investimento inicial: A matéria-prima é cara e a usinagem de aço endurecido geralmente requer EDM (usinagem por descarga elétrica) e velocidades lentas de corte CNC. Os custos são significativamente mais elevados do que as ferramentas leves.
2. Prazos de entrega longos: Entre a usinagem de desbaste, o alívio de tensões, o tratamento térmico e o desbaste/polimento final, as ferramentas pesadas geralmente levam 4 a 12 semanas para completar.
3. Difícil de modificar: Depois que uma ferramenta de aço é endurecida, é difícil fazer alterações. Muitas vezes requer soldagem e retificação, o que deixa “marcas testemunhais” na ferramenta e pode ser caro.

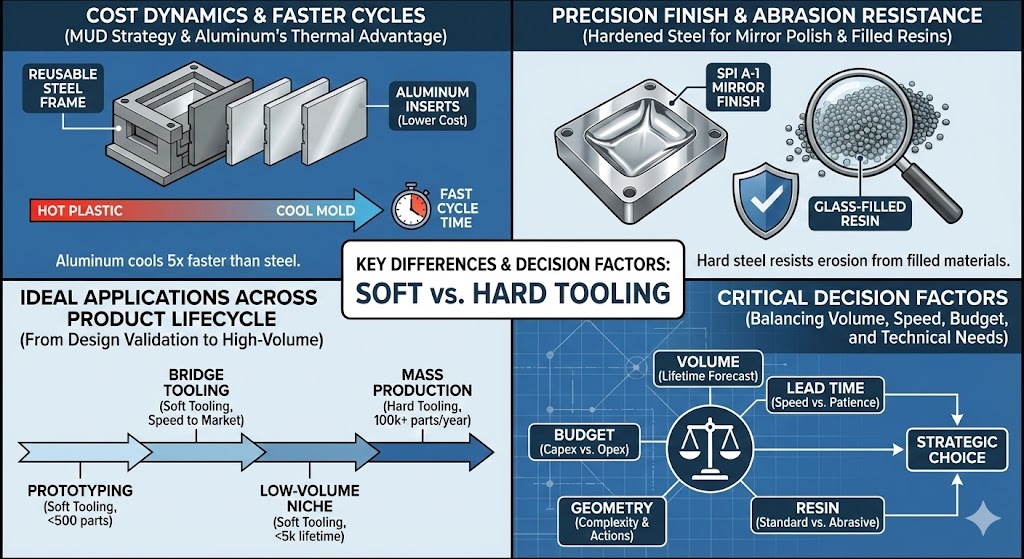

Resumo rápido: a compensação

Principais diferenças: um mergulho profundo

Embora as definições acima descrevam os prós e os contras gerais, compreender as diferenças sutis é crucial para tomar uma decisão de fabricação informada.

1. Dinâmica de Custos e Estratégia “MUD”

A diferença mais óbvia é o custo inicial. As ferramentas macias são significativamente mais baratas porque o alumínio é usinado mais rapidamente e não requer tratamento térmico pós-usinagem. Ferramentas pesadas envolvem ligas de aço caras, velocidades de usinagem mais lentas e, muitas vezes, processos complexos de usinagem por descarga elétrica (EDM) para queimar características em metal endurecido.

No entanto, o custo nem sempre é binário. Um meio-termo comum usado na indústria é o Matriz da Unidade Mestre (MUD) sistema.

• A Estratégia: Um moldador usa uma base de molde de aço universal e reutilizável (estrutura) que permanece na máquina. Eles usinam apenas “inserções” menores (o núcleo e a cavidade que moldam sua peça específica) de aço macio ou alumínio.
• O benefício: Você evita pagar pela pesada estrutura de base de aço, reduzindo significativamente o custo inicial para prototipagem ou ferramentas de ponte, ao mesmo tempo que utiliza máquinas de moldagem padrão.

2. Tempo de Ciclo e Condutividade Térmica

Este é muitas vezes o diferencial mais negligenciado. A velocidade com que você pode produzir uma peça depende muito de quão rápido você consegue resfriar o plástico fundido.

• Ferramentas suaves Advantage: O alumínio tem condutividade térmica significativamente maior que o aço. Ele retira o calor do plástico muito mais rápido, permitindo que a peça solidifique mais rapidamente. Para uma produção de 5.000 peças, o tempo de ciclo mais rápido de uma ferramenta de alumínio pode, às vezes, compensar o seu custo inicial mais elevado em comparação com uma ferramenta de aço muito barata.
• Ferramentas pesadas Reality: O aço retém o calor por mais tempo. Para obter tempos de ciclo rápidos com ferramentas pesadas, muitas vezes são necessários canais de resfriamento internos perfurados e complexos (“resfriamento conformal”), aumentando ainda mais os custos de ferramentas.

3. Acabamento superficial e precisão

Se a sua peça requer um acabamento óptico espelhado (SPI A-1 ou A-2), ferramentas pesadas são obrigatórias .

• O alumínio é muito macio para manter um alto polimento por muito tempo; a fase de ejeção do ciclo de moldagem arranhará microscopicamente a superfície após algumas centenas de disparos, degradando o acabamento brilhante.
• O aço endurecido é resistente o suficiente para manter um polimento impecável por centenas de milhares de ciclos.

Da mesma forma, para peças que exigem tolerâncias extremamente restritas (por exemplo, ±0,001 polegadas), o aço duro é preferido porque não desvia ou flexiona sob altas pressões de injeção, garantindo dimensões consistentes da peça.

4. Compatibilidade de materiais (abrasividade)

A resina plástica que você escolhe determina a ferramenta que você precisa. Plásticos padrão como polipropileno (PP) ou ABS são relativamente suaves para o molde.

No entanto, as resinas de engenharia geralmente contêm aditivos como fibras de vidro or enchimentos minerais para maior força. Esses materiais atuam como uma lixa líquida dentro do molde. O náilon com enchimento de vidro injetado em uma ferramenta macia de alumínio irá corroer rapidamente o portão e os detalhes da superfície, destruindo a ferramenta em menos de 1.000 disparos. O aço H13 endurecido é necessário para resistir a essa abrasão.

Aplicações ideais

A escolha da estratégia de ferramentas certa depende inteiramente de onde você está no ciclo de vida de desenvolvimento do produto.

Melhores aplicações para ferramentas leves (alumínio/aço macio)

• Prototipagem e Validação de Design: Quando você precisa de 50 a 200 peças no material de produção real para testar o ajuste, a forma e a função antes de se comprometer com ferramentas de aço caras.
• Teste de mercado: Produzir um pequeno lote para avaliar o interesse do consumidor em uma feira comercial ou para uma versão beta limitada.
• Ferramentas de ponte: Uma estratégia crítica em que uma ferramenta leve é construída rapidamente para começar a fornecer peças imediatamente enquanto se espera pelo longo prazo de uma ferramenta dura de alto volume sendo construída em outro lugar.
• Produtos de nicho de baixo volume: Produtos com uma demanda total de vida útil inferior a 5.000 unidades, onde o investimento em ferramentas pesadas nunca será recompensado.

Melhores aplicações para ferramentas duras (aço endurecido)

• Produção em massa de alto volume: Qualquer projeto que exija de 100.000 a milhões de peças anualmente (por exemplo, eletrônicos de consumo, componentes automotivos, tampas de garrafas).
• Materiais Abrasivos: Peças feitas de resinas com enchimento de vidro ou minerais que mastigariam ferramentas macias.
• Requisitos de alta precisão: Engrenagens, dispositivos médicos ou conectores eletrônicos onde a estabilidade dimensional ao longo de milhões de ciclos é crítica.
• Altos requisitos cosméticos: Peças que exigem um acabamento duradouro de alto brilho ou texturas complexas e consistentes.

Fatores a serem considerados ao escolher

Ao enfrentar a decisão sobre ferramentas leves versus ferramentas pesadas, avalie seu projeto em relação a esses cinco fatores críticos.

1. Volume total de produção (vida útil)
Este é o filtro principal. Se a sua previsão de vida útil for inferior a 5.000 peças, comece observando as ferramentas flexíveis. Se for superior a 50.000, o uso de ferramentas pesadas é quase certamente o caminho correto. A área cinzenta intermediária requer uma análise de custos mais profunda.

2. Velocidade de entrada no mercado (prazo de entrega)
Você precisa de peças em 3 semanas para cumprir um prazo crítico de lançamento ou tem 3 meses? Se a velocidade é fundamental, as ferramentas flexíveis são a única opção que pode entregar rapidamente. Ferramentas pesadas são um processo lento e deliberado.

3. Restrições orçamentárias (Capex vs. Opex)
Você está limitado pelas despesas de capital iniciais (Capex)? Ferramentas flexíveis reduzem o preço inicial de etiqueta. No entanto, se você tiver capital, as ferramentas pesadas oferecem um preço por peça mais baixo no longo prazo, reduzindo despesas operacionais (Opex).

4. Geometria e Complexidade da Peça
Embora ambos os métodos possam lidar com geometrias complexas, as ferramentas pesadas são mais adequadas para “ações” complexas dentro do molde, como controles deslizantes complexos, elevadores para cortes inferiores e mecanismos de desaparafusamento para peças roscadas. Esses componentes móveis desgastam-se rapidamente se forem feitos de metal macio.

5. O material de resina
Conforme mencionado acima, se sua lista de materiais exigir 30% de nylon com enchimento de vidro, você deverá fazer um orçamento para ferramentas pesadas, independentemente do seu volume. Usar ferramentas leves para materiais abrasivos é uma falsa economia.

Análise de custos: ferramentas leves vs. ferramentas duras

A decisão muitas vezes se resume a um problema matemático: Custo total de propriedade (TCO) . Você deve equilibrar o “preço de etiqueta” inicial do molde com o “preço por peça” de longo prazo da peça.

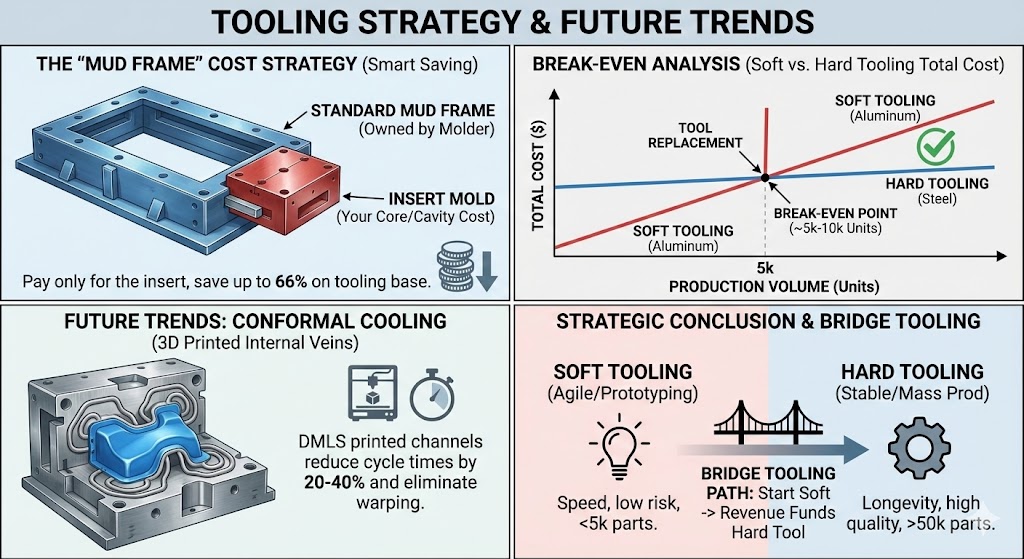

1. A estratégia “MUD Frame” (dica profissional)

Antes de analisar o custo total, você deve saber sobre Matriz da Unidade Mestre (MUD) inserções.
Em vez de comprar uma base de molde totalmente personalizada (que é pesada e cara), você pode usar uma “inserção de MUD”. Esta é uma estrutura padrão de propriedade do moldador, na qual ele desliza seu núcleo e cavidade específicos.

• Impacto nos custos: Isso pode reduzir seu custo inicial com ferramentas em até 66% porque você não está pagando pela base do molde estrutural, apenas pela área de modelagem.
• Melhor para: Estratégias de ferramentas macias e duras para peças com tamanho inferior a 6 polegadas.

2. Análise hipotética: “A caixa de plástico”

Vejamos um cenário do mundo real para uma caixa de plástico padrão (aproximadamente 4" x 4") para ver onde está o ponto de equilíbrio.

A análise do ponto de equilíbrio:

• Em 1.000 unidades:

  • Ferramentas suaves Total: US$ 3.500 (US$ 1,20 * 1.000) = US$ 4.700
  • Ferramentas pesadas Total: US$ 12.000 (US$ 1,45 * 1.000) = US$ 13.450
  • Vencedor: Ferramentas suaves por um deslizamento de terra.

• Em 20.000 unidades:

  • Ferramentas suaves Total: Requer 4 novos moldes ($ 14.000) Peças ($ 24.000) = US$ 38.000
  • Ferramentas pesadas Total: Um molde ($ 12.000) Peças ($ 17.000 @ taxa de atacado) = US$ 29.000
  • Vencedor: Ferramentas pesadas .

A lição: O “ponto de cruzamento” geralmente acontece entre 5.000 e 10.000 unidades . Se você planeja ir além disso, a ferramenta de aço cara se torna a opção mais barata.

Tendências Futuras em Ferramentas de Moldagem por Injeção

A escolha binária entre “alumínio versus aço” está se confundindo à medida que a tecnologia avança. Aqui está o que está mudando o jogo em 2025 e além.

1. Resfriamento conformado (as “veias internas”)

Tradicionalmente, os canais de resfriamento são perfurados em linhas retas no aço. Isto deixa “pontos quentes” onde a broca não consegue alcançar.

• A Inovação: Usando Sinterização direta a laser de metal (DMLS) (impressão 3D em metal), os engenheiros podem imprimir um molde de aço com canais de resfriamento que curvam e torcem dentro parede do molde, acompanhando perfeitamente o formato da peça.
• O benefício: Isto reduz os tempos de ciclo em 20% a 40% e virtually eliminates warping.

2. Ferramentas Híbridas

Os designers estão cada vez mais usando moldes híbridos . Eles usam uma base de aço usinado padrão para maior durabilidade, mas usam pastilhas de aço impressas em 3D para recursos complexos que seriam impossíveis de usinar com uma fresa CNC. Isso combina a precisão da AM (Fabricação Aditiva) com a durabilidade das ferramentas tradicionais.

3. Moldes Inteligentes (Indústria 4.0)

Ferramentas pesadas de última geração agora estão sendo equipadas com sensores piezoelétricos incorporados. Esses sensores monitoram a pressão e a temperatura dentro da cavidade em tempo real, ajustando automaticamente a máquina de moldagem por injeção para evitar defeitos antes que eles aconteçam.

Conclusão

Escolher entre ferramentas leves e duras não é uma questão de “bom versus ruim” – trata-se de gestão de risco .

• Escolha Ferramentas Suaves (Alumínio) se: Você está na fase de prototipagem, precisa de peças em menos de 2 semanas, tem um orçamento restrito de menos de US$ 5 mil ou sua demanda total de mercado é incerta. É o ponto de entrada ágil e de baixo risco.
• Escolha Ferramentas Duras (Aço) se: Você tem um projeto validado, precisa de acabamentos de qualidade óptica, está moldando materiais abrasivos com preenchimento de vidro ou precisa garantir o fornecimento de centenas de milhares de unidades. É o investimento em estabilidade e qualidade.

Recomendação Final:
Se não tiver certeza, pergunte ao seu parceiro de fabricação sobre um “Ferramentas de ponte” estratégia. Comece com uma ferramenta de alumínio de baixo custo para chegar ao mercado rapidamente. Use a receita dessas primeiras 5.000 peças para financiar a construção do molde permanente de aço P20. Isso proporciona a velocidade das ferramentas suaves com a eventual longevidade das ferramentas pesadas.

Perguntas frequentes (FAQ)

P: Posso converter uma ferramenta flexível em uma ferramenta rígida posteriormente?
R: Não. Você não pode “endurecer” um molde de alumínio em aço. No entanto, se você usar um sistema MUD (Master Unit Die), poderá trocar as inserções de núcleo/cavidade de alumínio por outras de aço, mantendo a estrutura original da base do molde, o que economiza dinheiro.

P: As ferramentas leves são sempre mais baratas do que as ferramentas pesadas?
R: Geralmente, sim. Ferramentas leves são geralmente 30-50% mais baratas no início. No entanto, se o seu volume de produção exceder 10.000 unidades, o custo de substituição de moldes macios desgastados acabará por torná-lo mais caro do que investir em um molde rígido durável.

P: Posso usar ferramentas macias para náilon com enchimento de vidro?
R: Não é recomendado. As fibras de vidro são abrasivas e removem os detalhes de um molde de alumínio muito rapidamente. Se você precisar usar ferramentas macias para materiais abrasivos, espere uma vida útil muito curta da ferramenta (geralmente menos de 500 peças).

P: Qual é a diferença de prazo de entrega?
R: Ferramentas macias geralmente podem ser usinadas e prontas para o primeiro disparo (T1) em 1 a 2 semanas. Ferramentas pesadas normalmente requerem de 4 a 8 semanas devido ao tratamento térmico, EDM (usinagem por descarga elétrica) e tempo de polimento.

P: O material da ferramenta afeta a qualidade da peça plástica?
R: Em termos de dimensões, não – ambos podem produzir peças precisas. No entanto, em termos de acabamento, são necessárias ferramentas duras para acabamentos de alto brilho e transparentes. As ferramentas suaves são mais adequadas para acabamentos foscos ou texturizados.

Glossário de termos-chave

• Cavidade: O lado côncavo do molde que forma a superfície externa da peça (geralmente chamado de “lado A”).
• Núcleo: O lado convexo do molde que forma a superfície interna e os detalhes estruturais (geralmente chamado de “lado B”).
• EDM (usinagem por descarga elétrica): Um processo usado em ferramentas pesadas onde um eletrodo carregado queima uma forma em aço endurecido que não pode ser cortado por brocas tradicionais.
• Flash: Defeito onde o excesso de plástico vaza pela linha de separação do molde. Isso acontece com frequência quando as ferramentas macias começam a se desgastar.
• Tratamento térmico: O processo de aquecimento e resfriamento do aço para alterar suas propriedades físicas, tornando-o mais duro e durável (essencial para ferramentas duras).
• Tiro: Um único ciclo da máquina de moldagem por injeção.
• T1: As amostras do “Teste 1” – as primeiras peças produzidas por um novo molde para verificar o projeto.
