O guia final da textura do molde de injeção: o que é, como funciona e por que importa

O que é textura do molde e como funciona

A textura do molde, também conhecida como acabamento da superfície, refere -se à modificação deliberada da superfície da cavidade de um molde de injeção para transferir um acabamento específico e padronizado para a parte plástica final. Esse processo é mais do que apenas estética; É uma decisão de design e engenharia que afeta a aparência, a sensação e o desempenho de um produto.

O princípio fundamental é direto: a superfície da parte plástica é uma réplica exata da superfície interna do molde. Ao alterar a cavidade de aço do molde, podemos obter uma variedade incrível de texturas, desde superfícies de alto brilho a acabamentos foscos e padrões complexos.

O processo noumalmente envolve estas etapas:

1. Preparação de mofo : O molde é usinado pela primeira vez na geometria final da parte. A superfície é então meticulosamente limpa e preparada para garantir a textura unifoume.

2. Aplicação de textura : Um processo especializado, mais comumente gravura química or Gravura a laser , é usado para criar o padrão desejado. A gravura química usa o ácido para dissolver e criar um padrão no aço, enquanto a gravura a laser usa um feixe de laser altamente focado para explicar ou derreter o material com extrema precisão.

3. Moldagem por injeção : O plástico fundido é injetado na cavidade do molde texturizada sob alta pressão. A alta pressão garante que o plástico preencha todos os detalhes microscópicos da textura.

4. Replicação : À medida que o plástico esfria e solidifica, ele está em conformidade com a superfície texturizada do molde.

5. Ejeção : A parte acabada, agora com a cópia impecável da textura do molde, é ejetada.

Visão geral dos benefícios

O uso estratégico da textura do molde oferece uma ampla gama de benefícios que vão além da estética simples:

• Melhoria estética : As texturas podem criar uma aparência premium, fazendo com que os produtos pareçam mais caros e duráveis. Eles também podem diferenciar uma marca ou linha de produtos.

• Funcionalidade aprimorada : As texturas podem fornecer uma melhor aderência (por exemplo, nas alças de ferramentas ou dispositivos médicos), reduzir o brilho em superfícies brilhantes (por exemplo, em painéis de painel ou caixas eletrônicas) e melhorar o feedback tátil.

• Ocultando imperfeições : Uma superfície texturizada é excelente para ocultar pequenos arranhões, arranhões e outros defeitos cosméticos que podem ocorrer durante o processo de fabricação ou manuseio. Também pode ajudar a ocultar linhas de fluxo, marcas de pia ou outros defeitos de moldagem.

• Aumento da durabilidade : Algumas texturas podem melhorar a resistência ao arranhão e desgaste, prolongando a vida útil do produto.

• Assistência Demolding : Em alguns casos, uma textura cuidadosamente selecionada pode ajudar com Demolding quebrando o selo a vácuo entre a peça e o molde, especialmente em superfícies grandes e planas.

Tipos de texturas de moldes de injeção

O mundo das texturas de moldes de injeção é vasto, mas é amplamente padronizado por um sistema desenvolvido pela Sociedade da Indústria de Plásticos (SPI). Compreender esses padrões é crucial para especificar o acabamento exato necessário para uma peça.

SPI (Society of the Plastics Industry) Padrões de acabamento

O sistema SPI categoriza os acabamentos com base no método usado para alcançá-los e em sua aparência resultadoante, variando de uma superfície altamente polida, semelhante a um espelho a uma textura fosca e maçante. Os padrões são divididos em quatro grupos principais (A, B, C e D), cada um com três sub-grades.

• Série Spi-A (acabamentos polidos) Estes são os acabamentos mais suaves e reflexivos, alcançados polindo o molde com pó de diamante. Eles são ideais para aplicações que requerem alta clareza, brilho ou acabamento espelhado.

  • A-1 : O acabamento mais alto possível, polido com um buff de diamante de 3 mícrons. É um verdadeiro acabamento óptico, usado para lentes, espelhos e peças transparentes.

  • A-2 : Polido com um fã de diamante de 6 microns. Oferece um alto brilho, comum para caixas eletrônicas de consumo e produtos de plástico transparente.

  • A-3 : Polido com um buff de diamante de 15 mícrons. Ainda muito brilhante, usado para uma ampla gama de peças, onde é desejada uma superfície reflexiva de alta qualidade.

• Série SPI-B (acabamentos semi-brilho) Esses acabamentos são criados polindo com lixa fina, resultando em uma superfície um pouco menos reflexiva do que a série A. Eles têm um bom brilho, mas não são semelhantes ao espelho.

  • B-1 : Polido com uma pedra de 400 grão. Este é um acabamento muito comum, fornecendo um brilho semi-brilho em peças como caixas de eletrodomésticos e dispositivos médicos.

  • B-2 : Polido com uma pedra de 320 grão. Um acabamento semi-brilho um pouco menos refinado.

  • B-3 : Polido com uma pedra de 220 grão. Fornece uma superfície boa e não reflexiva.

• SPI-C Série (acabamentos foscos) Estes são acabamentos foscos e não glossos criados pelo Stoneworking. Eles são excelentes para reduzir o brilho e são frequentemente usados em peças que precisam ser manuseadas com frequência.

  • C-1 : Pedido com uma pedra de 220 grão, oferecendo uma textura uniforme e fosca.

  • C-2 : Stonewed com uma pedra de 180 grão. Um acabamento fosco um pouco mais grosso.

  • C-3 : Stonewed com uma pedra de 150 grão. O mais grosso dos acabamentos foscos.

• Série SPI-D (acabamentos monótonos/texturizados) Os acabamentos da série D são os mais chatos, alcançados pela explosão da mídia. Esse processo usa pequenas partículas de vidro ou areia para criar uma superfície não refletora texturizada.

  • D-1 : Aadado com uma conta de vidro nº 11. A melhor das texturas explodidas, fornecendo um acabamento muito uniforme e opaco.

  • D-2 : Blasted com #12 Glass Bead. Um acabamento um pouco mais texturizado e sem graça.

  • D-3 : Aadado com uma explosão de areia #240. O acabamento SPI mais grosseiro, usado quando o máximo de embotamento e uma sensação tátil são necessários.

Técnicas de textura

Além dos padrões SPI, que definem principalmente o result , existem vários técnicas usado para aplicar textura a um molde.

• Gravura química : Este é o método mais tradicional. A superfície do molde é revestida com uma máscara fotossensível e um negativo fotográfico do padrão de textura desejado é colocado no topo. O molde é então exposto à luz UV, que endurece a máscara nas áreas desmascaradas. Uma solução ácida é então aplicada para "gravar" ou se alimentar no aço exposto, criando a textura.

  • Vantagens : Pode criar texturas complexas, detalhadas e profundas; Adequado para superfícies grandes.

  • Limitações : Menos preciso que o laser, pode ser difícil controlar a uniformidade da profundidade e usa produtos químicos agressivos.

• Gravura a laser : Um método moderno e altamente preciso que usa um feixe de laser focado para queimar ou eliminar um padrão de textura diretamente na superfície do molde.

  • Vantagens : Extremamente preciso, permite padrões geométricos complexos, logotipos e micro-texturas; Nenhum produto químico é usado.

  • Limitações : Pode ser mais lento para superfícies muito grandes, pode ser mais caro que a gravação química.

• Textura mecânica : Esta técnica envolve o uso de ferramentas para criar fisicamente a textura. Isso pode incluir jateamento abrasivo (como na série Spi d) ou usando ferramentas de corte especializadas. É frequentemente usado para texturas mais simples e uniformes.

• Outras técnicas :

  • EDM (usinagem de descarga elétrica) : Usa um eletrodo para criar uma descarga que corroa a superfície do molde, criando uma textura única "brilho".

  • Explosão da mídia : Um termo mais geral para explodir com diferentes mídias (por exemplo, contas de vidro, conchas de noz) para obter um acabamento fosco ou texturizado desejado.

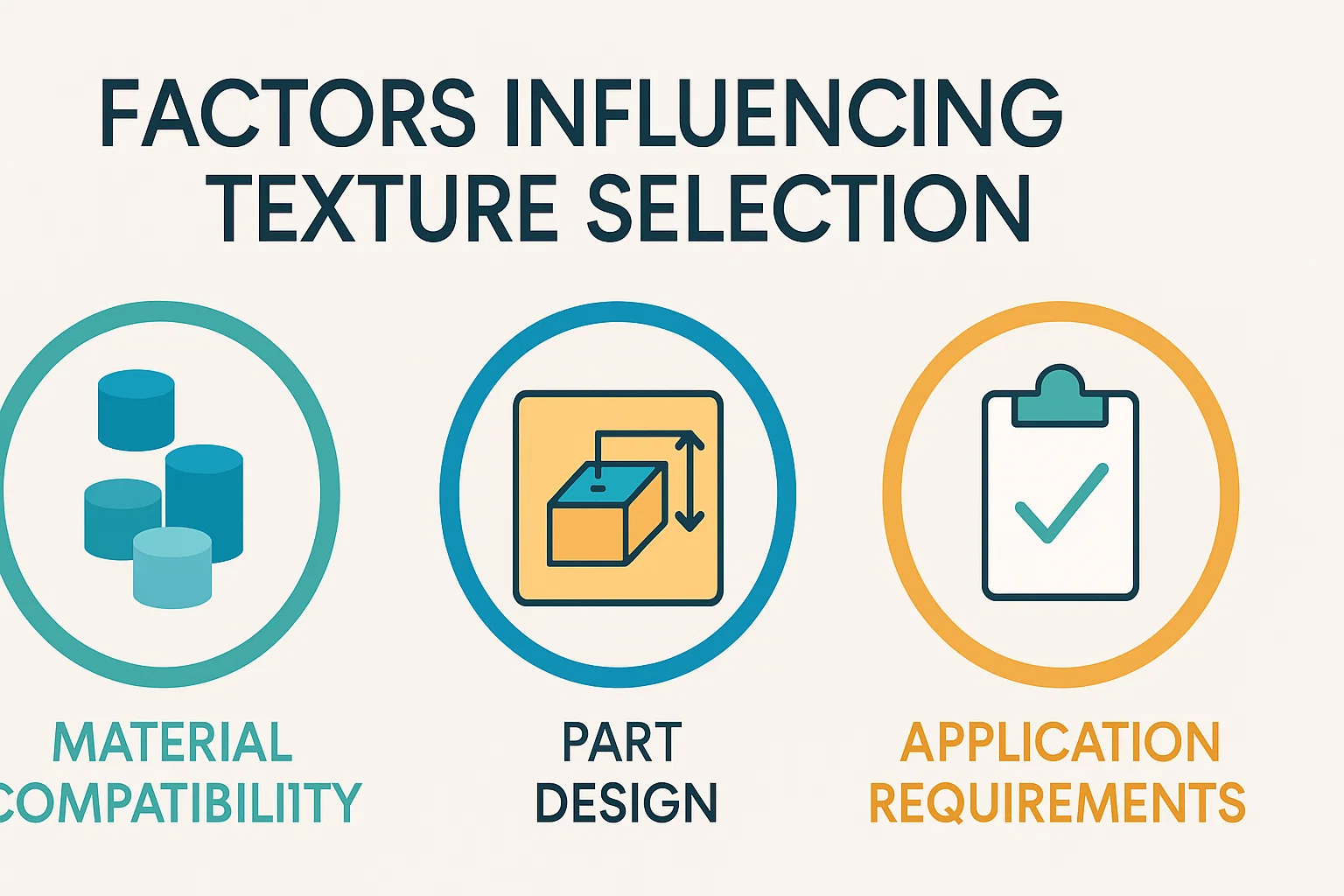

Fatores que influenciam a seleção de textura

Escolher a textura certa do molde para uma peça é uma decisão crítica que equilibra as restrições de estética, funcionalidade e fabricação. O processo de seleção raramente é uma abordagem de tamanho único e depende muito de três fatores-chave: o material da peça, seu design e seus requisitos finais de aplicação.

Compatibilidade do material

O tipo de plástico usado no processo de moldagem por injeção é uma consideração primária. Diferentes materiais reagem à textura de maneira diferente e alguns mantêm a textura melhor que outros.

• Polipropileno (PP) e polietileno (PE) : Estes são plásticos macios e semi-cristalinos que podem ser desafiadores para textura profundamente. Eles tendem a "fluir" da textura durante a moldagem, o que pode resultar em um acabamento menos definido. As texturas mais grossas são geralmente mais eficazes nesses materiais.

• Acrilonitrila butadieno estireno (ABS) : ABS é um excelente material para textura. Sua estrutura amorfa e boas propriedades de fluxo permitem capturar detalhes mesmo, tornando -a uma escolha popular para peças com texturas complexas, como alojamentos eletrônicos de consumo.

• Policarbonato (PC) : PC é outro material que mantém bem a textura, especialmente para acabamentos foscos. No entanto, sua alta temperatura de processamento requer um projeto cuidadoso de molde e processamento para evitar marcas de tensão.

• Polietileno de alta densidade (HDPE) : Semelhante ao PP, o HDPE pode ser difícil de texturar. A textura pode parecer menos nítida e pode ter uma aparência um pouco brilhante ou cerosa.

Design de peça

A geometria da parte em si tem um impacto significativo na aplicação e na qualidade da textura.

• Ângulos de rascunho : Um ângulo de rascunho é o ligeiro cone projetado em uma parte para permitir uma ejeção mais fácil do molde. As texturas, especialmente as mais profundas, podem aumentar o atrito entre a peça e a parede do molde. Para evitar problemas de demolição, o rascunho do ângulo deve ser aumentado para peças com superfícies texturizadas. Uma boa regra é adicionar pelo menos 1 grau de rascunho para cada 0,001 polegadas de profundidade de textura.

• Raios e cantos : As texturas podem aparecer lavadas ou irregulares em áreas com pequenos raios ou cantos afiados. Muitas vezes, é necessário especificar um raio suave e sem textura para garantir uma transição limpa.

• Uniformidade : É crucial considerar a linha de despedida e qualquer desligamento potencial do molde ao texturar. A textura deve ser aplicada uniformemente em toda a superfície para evitar inconsistências visíveis.

Requisitos de aplicação

O uso final do produto determina se a textura deve priorizar a estética, a funcionalidade ou ambos.

• Considerações estéticas : A parte precisa parecer luxuosa, robusta ou elegante? Um brilho alto Spi a-1 o acabamento pode ser perfeito para uma lente transparente, enquanto uma multa SPI B-2 or C-1 O acabamento fosco seria ideal para um componente do painel para reduzir o brilho.

• Requisitos funcionais :

  • Pegada : Para produtos como alças de ferramentas, instrumentos médicos ou artigos esportivos, uma textura mais profunda e tátil (como um SPI D acabamento) é essencial para fornecer uma aderência segura e prevenir derrapagem.

  • Resistência ao desgaste e escondendo arranhões : Uma superfície texturizada é naturalmente mais perdoadora do que uma polida. Um produto que verá o uso pesado, como uma ferramenta de jardim ou uma peça de bagagem, se beneficiará de uma textura robusta que pode esconder pequenos arranhões e arranhões.

  • Redução do brilho : Para componentes no interior de um carro ou na moldura de uma TV, um acabamento fosco é fundamental para eliminar reflexões perturbadoras.

Aplicações da textura do molde de injeção

A versatilidade da textura do molde de injeção é evidente em seu uso generalizado em inúmeras indústrias. De dar ao interior de um carro uma sensação luxuosa de garantir que um dispositivo médico tenha uma aderência que não é deslizamento, a textura é um elemento de design-chave.

Indústria automotiva

O setor automotivo é um grande usuário de texturas de molde, principalmente para apelo estético e desempenho funcional.

• Componentes internos : As texturas são usadas em painéis, painéis das portas e consoles centrais para reduzir o brilho e criar um acabamento não reflexivo de alta qualidade. A textura também torna essas superfícies mais duráveis e resistentes a arranhões do uso diário. Uma textura fosca fina a média (série SPI B ou C) é mais comum aqui.

• Componentes externos : Bumpers, acabamentos corporais e componentes da grade geralmente apresentam texturas que resistem a dings e arranhões e são mais fáceis de manter do que uma superfície pintada de alto brilho.

Eletrônica de consumo

A textura é um elemento crucial nos eletrônicos de consumo, onde a sensação tátil de um produto pode ser um grande diferencial.

• Casos de telefone celular e acessórios : As texturas nas caixas de telefone não apenas fornecem uma melhor aderência, mas também ocultam impressões digitais e pequenas abrasões.

• Aparedes : As caixas para tudo, desde cafeteiras até aspiradores de aspiradores, usam texturas para criar uma superfície durável e atraente que é fácil de limpar.

Dispositivos médicos

No campo médico, a textura não se trata apenas de looks; É sobre segurança e ergonomia.

• Caixas de dispositivo : As caixas para dispositivos médicos portáteis usam texturas para fornecer uma aderência segura, essencial para médicos e enfermeiros. A textura também pode ajudar a ocultar manchas e impressões digitais em um ambiente clínico.

• Grads ergonômicos : Êmbolo de seringa, alças de instrumentos cirúrgicos e outros dispositivos portáteis apresentam texturas táteis para evitar derrapagens durante procedimentos críticos.

Produtos domésticos

Da cozinha à garagem, as superfícies texturizadas estão por toda parte, geralmente por razões práticas.

• Recipientes e armazenamento : Recipientes de alimentos, tampas e outros produtos de armazenamento de plástico geralmente têm um acabamento fosco ou texturizado para impedir que escorreguem das mãos molhadas. A textura também ajuda a mascarar arranhões do uso regular.

• Componentes de móveis : Cadeiras de plástico, mesas e outros itens de móveis usam texturas para imitar a aparência de materiais naturais, como grãos de madeira ou simplesmente criar um acabamento mais atraente e não reflexivo.

---

Vantagens e desvantagens de diferentes texturas

Como qualquer opção de design, a seleção de uma textura de molde envolve uma troca. Compreender os prós e contras é essencial para tomar uma decisão informada.

Vantagens

• Estética aprimorada : Uma textura bem projetada pode elevar o valor percebido de um produto e dar uma sensação premium.

• Aperto aprimorado : As texturas adicionam atrito, facilitando o manuseio dos produtos e menos propensos a escorregar.

• Brilho e brilho reduzidos : As texturas foscas reduzem efetivamente a reflexão da luz, que é um recurso crítico de segurança e conforto em aplicações automotivas e eletrônicas.

• Resistência a arranhões : As superfícies texturizadas são inerentemente mais duráveis e melhores em esconder pequenos arranhões e desgaste do que superfícies lisas e polidas.

• Ocultando imperfeições : A textura pode ocultar pequenos defeitos de moldagem, como marcas de pia, linhas de fluxo e linhas de solda, que podem ser muito visíveis em uma peça brilhante.

Desvantagens

• Custo aumentado : O processo de textura de um molde é uma etapa adicional no processo de fabricação e requer equipamentos e conhecimentos especializados. Isso aumenta o custo geral de ferramentas.

• Tempos de ciclo mais longos : Em alguns casos, as texturas mais profundas podem aumentar ligeiramente o tempo de resfriamento necessário antes que uma peça possa ser ejetada com segurança, potencialmente alongando o ciclo geral de moldagem por injeção.

• Potencial para marcas de pia : Mudanças de textura muito profundas ou abruptas em peças grossas às vezes podem tornar uma parte mais propensa a marcas afundadas, que são pequenas depressões na superfície.

• Demolding desafios : Como mencionado anteriormente, as texturas aumentam o atrito entre a peça e o molde. Sem ângulos de rascunho adequados, isso pode levar a problemas de desmolamento, como peças que aderem na cavidade ou arranhão.

O processo de adição de textura aos moldes de injeção

O processo de adição de textura a um molde de injeção é uma embarcação acionada por precisão que requer planejamento e execução cuidadosos. É um procedimento de várias etapas que preenche a lacuna entre design digital e fabricação física.

Considerações de design

O processo de textura começa muito antes de o molde ser feito, durante a fase de design do produto.

• Mapeamento de textura : O designer especifica a localização exata e o tipo de textura no modelo 3D CAD. Isso envolve "mapear" o padrão de textura nas superfícies da parte.

• Integração CAD/CAM : Os dados de textura digital são então integrados ao software de fabricação auxiliado por computador (CAM), que guia a máquina de textura (por exemplo, um gravador a laser) a aplicar o padrão com precisão de milímetro.

Preparação de mofo

Depois que os componentes do molde são usinados, eles devem ser meticulosamente preparados para textura.

• Preparação de superfície : As superfícies da cavidade do molde são polidas a um alto nível de acabamento (normalmente SPI A-3 ou B-1) para garantir que a textura seja aplicada uniformemente. Quaisquer arranhões ou imperfeições na superfície polida serão visíveis, mesmo após a textura.

• Mascaramento : Para gravação química, uma resistência ou máscara é aplicada às áreas do molde que devem permanecer lisas, como superfícies de desligamento, pinos de núcleo e bolsos profundos. Isso protege essas áreas da solução ácida.

Execução de textura

Este é o estágio mais crítico, onde a textura é aplicada fisicamente ao molde.

• Processo de gravação química : O molde preparado é submerso em um banho ácido. O ácido "come fora" nas superfícies desmascaradas, criando a profundidade e o padrão de textura desejados. O processo é cuidadosamente cronometrado para obter a profundidade precisa da textura.

• Processo de gravação a laser : O molde é colocado em uma máquina de gravura a laser. A máquina usa os dados CAD para disparar com precisão um feixe de laser através da superfície do molde, criando a textura abatindo ou derretendo o aço.

---

Solução de problemas de defeitos de textura

Mesmo com um processo bem planejado, os defeitos às vezes podem ocorrer. Reconhecer essas questões e suas causas é essencial para a aplicação de textura bem -sucedida.

Defeitos comuns

• Casca de laranja : Esse defeito, que se assemelha à pele de uma laranja, ocorre quando o plástico não replica completamente a textura, deixando uma superfície áspera e irregular.

• Textura irregular : Isso acontece quando a textura da peça é inconsistente, com algumas áreas parecendo mais pronunciadas ou monótonas que outras.

• Perda de textura : A textura parece ser "lavada" ou inexistente em certas áreas da peça, particularmente em cavidades profundas ou perto do portão.

Causas e soluções

• Problemas materiais : O fluxo de material inconsistente ou uma temperatura baixa de fusão podem impedir que o plástico preencha os detalhes da textura. Solução : Otimize os parâmetros do processo de moldagem por injeção, como temperatura de fusão e velocidade de injeção.

• Parâmetros de processo : Força de fixação insuficiente ou uma baixa pressão de injeção pode levar a uma baixa replicação de textura. Solução : Aumente a pressão da injeção e ajuste a embalagem e segure a pressão para garantir que o plástico seja empurrado para todos os detalhes da superfície do molde.

• Manutenção do molde : Um molde sujo ou mal mantido pode causar defeitos de textura. Os contaminantes podem bloquear o padrão de textura. Solução : Limpeza e manutenção regulares são essenciais para resultados consistentes.

Considerações de custo para textura de molde de injeção

A decisão de textura um molde não é apenas técnica; tem implicações financeiras significativas. O custo da textura é um fator que deve ser pesado contra os benefícios potenciais, como valor aprimorado do produto, funcionalidade aprimorada e processos de pós-produção reduzidos.

Fatores que afetam o custo

• Complexidade da textura : Quanto mais intrincado ou detalhado o padrão de textura, maior o custo. Texturas simples e uniformes (como a série SPI D) são geralmente mais baratas que os designs complexos e com vários padrões ou aqueles que exigem várias máscaras em gravura química.

• Tamanho do molde : A área de superfície do molde a ser texturizada é um driver de custo primário. A textura de um grande molde de painel automotivo custará significativamente mais do que textura um pequeno molde de componente eletrônico.

• Método de textura : Métodos diferentes têm estruturas de custo diferentes.

  • Gravura química : Muitas vezes mais econômico para texturas grandes e menos complexas.

  • Gravura a laser : Embora mais caro, sua precisão pode reduzir o retrabalho e é a única opção para algumas geometrias e microtexturas complexas.

Análise de custo-benefício

Antes de se comprometer com um molde texturizado, uma análise de custo-benefício completa é essencial.

• Pesando os benefícios contra os custos : Considere o valor de longo prazo. Embora a textura aumente ao custo inicial de ferramentas, ela pode eliminar a necessidade de operações secundárias, como pintura, revestimento em pó ou impressão de almofadas. O apelo estético adicionado também pode comandar um preço de mercado mais alto para o produto final.

• Retrabalho reduzido : Ao mascarar imperfeições e linhas de fluxo de superfície menores, um acabamento texturizado pode reduzir o número de peças rejeitadas, economizando dinheiro a longo prazo.

---

Tendências futuras na textura do molde de injeção

O campo da textura do molde está em evolução continuamente, impulsionado por avanços na tecnologia e pela demanda por produtos mais sofisticados e funcionais.

Avanços em tecnologia

• Microtextura : A tecnologia moderna a laser permite a criação de texturas incrivelmente finas e de micro-escala. Essas texturas podem ser usadas para controlar a difusão da luz, criar superfícies hidrofóbicas (que repele a água) ou até fornecer uma experiência de feedback háptica (baseada em toque).

• Texturas de auto-cicatrização : Os pesquisadores estão explorando maneiras de criar texturas que podem se reparar a partir de pequenos arranhões, uma tecnologia que pode revolucionar a durabilidade das peças plásticas.

• Uso de IA em design de textura : A inteligência artificial está sendo usada para gerar padrões de textura novos e complexos que são otimizados para materiais específicos e requisitos funcionais, reduzindo o ciclo de design e permitindo que novos projetos inovadores de superfície.

---

Conclusão

A textura do molde de injeção é muito mais do que uma simples escolha estética; É parte integrante do projeto de design e fabricação do produto. Dos acabamentos SPI padrão aos padrões avançados gravados a laser, a textura certa pode aprimorar a funcionalidade, durabilidade e valor percebido de um produto. Considerando cuidadosamente os requisitos de material, design e aplicação e, ao entender as técnicas disponíveis e seus custos associados, designers e engenheiros podem selecionar o acabamento superficial perfeito para dar vida a seus produtos.
