Impressão 3D na indústria automotiva: revolucionando a fabricação de carros

Impressão 3D na indústria auparamotiva: revolucionando a fabricação de carros

Introdução: a mudança de marcha da fabricação

Você já parou para pensar no que é preciso para construir um carro moderno? É uma sinfonia de carimbo, UMssim, soldagem, fundição e usinagem - processos que são o padrão da indústria há mais de um século. Eles são confiáveis, mas também são lentos, caros de se instalar e inerentemente restritivos quando se trata de design.

Mas o mundo automotivo está em um ponto de inflexão crucial. Diante de demandas implacáveis ​​por Veículos mais leves, ciclos de desenvolvimento mais rápidos e projetos hiper-personalizados , os métodos tradicionais de fabricação estão começando a girar.

Digitar Impressão 3D , ou como os engenheiros chamam, Fabricação Adicional (AM) .

Não se trata mais apenas de imprimir bugigangas de plástico. A AM está se transformando de um truque de prototipagem elegante em uma formidável tecnologia de produção que está moldando ativamente o futuro da mobilidade. No mundo exigente e alto mundo da fabricação de carros, a impressão 3D não é mais uma opção "agradável de ter"-está rapidamente se tornando um vantagem obrigatória .

Este artigo explorará como a impressão 3D está ajudando as montadoras a redefinir tudo, desde o gabarito simples no chão da fábrica até a parte complexa do metal profundamente dentro do seu motor, revelando o verdadeiro poder por trás dessa revolução de fabricação.

---

O que é impressão 3D? (Um primer rápido)

Antes de falarmos sobre como a impressão 3D é construir o próximo BMW ou Ford, vamos garantir que todos estamos na mesma página sobre a própria tecnologia.

A diferença fundamental: aditivo versus subtrativo

Pense na fabricação tradicional de carros (usinagem, moagem) como Fabricação subtrativa . Você começa com um grande bloco de material (um tarugo) e corta, perfura ou esculpe tudo tudo que você não Quer até ficar com a parte final. É eficaz, mas cria uma enorme quantidade de desperdício.

Impressão 3D, conversely, is Additive Manufacturing. É literalmente o oposto. Você começa com nada e cria a parte para cima, camada por camada microscópica, exatamente onde o material é necessário, com base em um modelo 3D digital. Essa abordagem "apenas usando o que você precisa" é a fonte de muitos de seus benefícios revolucionários, especialmente na eficiência de custo e material.

---

Processos comuns de impressão 3D usados ​​em automotivo

O termo "impressão 3D" abrange uma família de tecnologias, e a indústria automotiva usa vários participantes importantes, dependendo se eles precisam de um protótipo plástico rápido ou de um componente metálico estrutural:

Acrônimo de processo	Nome completo	Foco material	Como funciona (a essência)	Melhor para automotivo ...
Fdm	Modelagem de deposição fundida	Termoplásticos (polímeros)	Derrete e extrudam um filamento de plástico, camada de construção por camada, como uma pistola de cola quente muito precisa.	Protótipos rápidos e de baixo custo e gabaritos/acessórios simples.
SLA	Estereolitografia	Resinas de fotopolímeros	Usa um laser para curar a resina líquida em um objeto sólido. Conhecido por altos detalhes e superfícies suaves.	Prototipagem altamente precisa, modelos intrincados de design.
SLS	Sinterização seletiva a laser	Pós de nylon (polímeros)	Usa um laser de alta potência para fundir partículas de pó fino, camada por camada. Excelente força.	Protótipos funcionais e peças de uso final (por exemplo, dutos HVAC, acabamento interno).
MJF	Multi Jet Fusion (HP)	Pós de nylon (polímeros)	Usa um sistema de jato de agente combinado com uma lâmpada de aquecimento para fundir rapidamente camadas de pó. Conhecido por velocidade e volume.	Ferramentas, peças de uso final de volume baixo a médio (por exemplo, aberturas personalizadas, reservatórios de fluidos).
DMLS	Sinterização de laser de metal direto	Pós de metal (alumínio, aço, titânio)	Semelhante ao SLS, mas usa um laser poderoso para derreter e fundir completamente os pós de metal fino.	Componentes estruturais, peças do motor, ferramentas de alto desempenho.

Materiais: Com o que estamos imprimindo?

Os materiais disponíveis hoje são o que realmente abriu a porta para a impressão 3D em aplicações automotivas graves.

• Polímeros (plásticos): Além do plástico básico, estamos falando de nylons, policarbonatos e resinas especializadas que podem suportar o calor, a vibração e a exposição a UV necessários em um veículo.

• Compósitos: Estes são polímeros reforçados com fibras, mais comumente fibra de carbono . Esses materiais são cruciais para alcançar leve Objetivos, oferecendo a força dos metais em uma fração do peso - perfeita para gabinetes de bateria de veículos elétricos e spoilers aerodinâmicos.

• Metais: O jogo de jogo. Usando tecnologias como DMLs, os fabricantes podem imprimir ligas de alumínio (ideais para dissipação de calor), aço inoxidável e titânio para peças de missão crítica, como componentes de escape, suportes especializados ou até mesmo certos elementos do motor.

Com este conjunto de fundação, agora podemos apreciar por que As empresas de carros estão investindo pesadamente nessa tecnologia - não se trata apenas de velocidade, é sobre o possibilidades materiais e o Liberdade de design Esse metal e AM composto permitem.

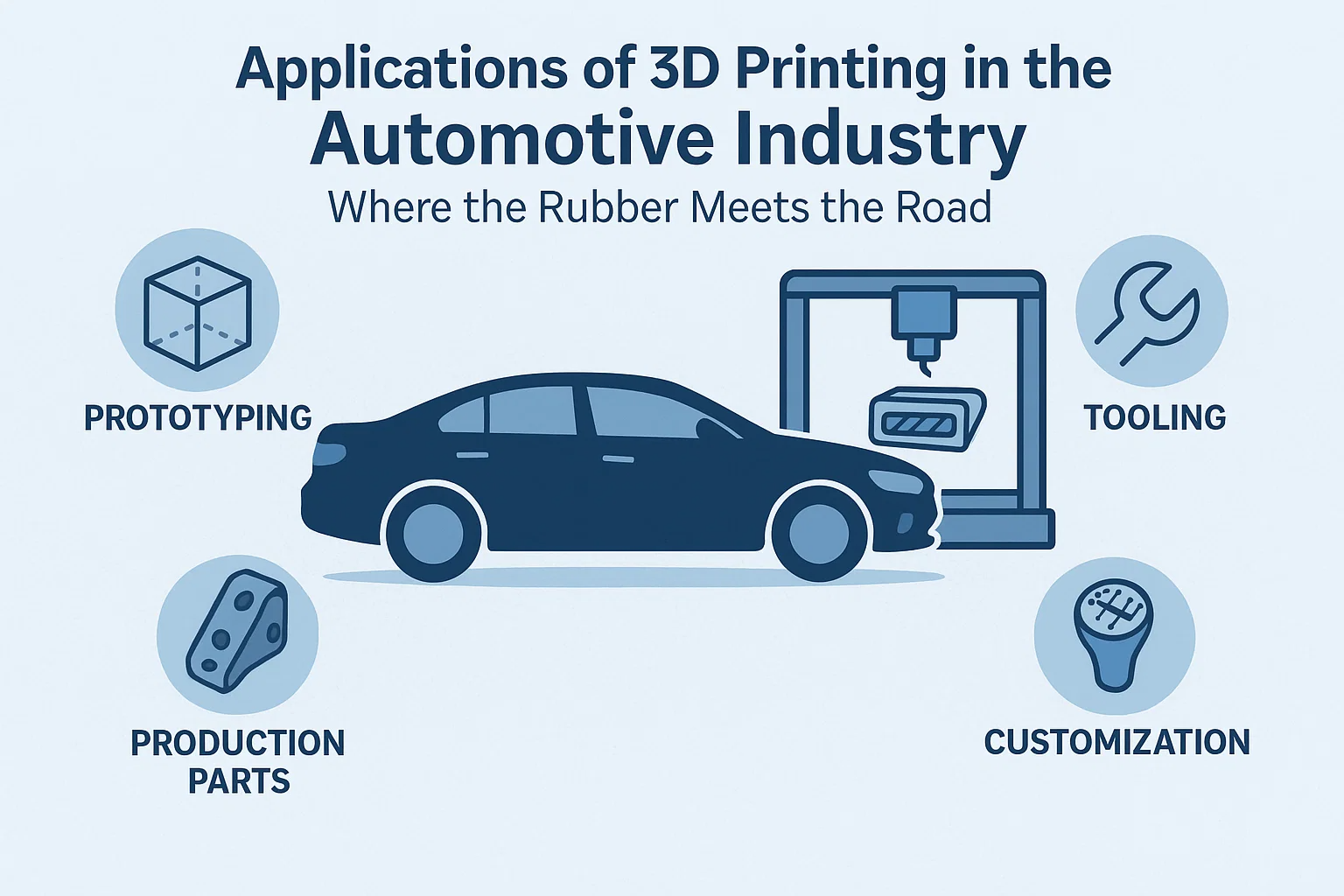

Aplicações da impressão 3D na indústria automotiva: onde a borracha encontra a estrada

O verdadeiro poder da impressão 3D não está apenas em sua capacidade de construir as coisas camadas por camada, mas em sua pura versatilidade Em todo o ciclo de vida do produto - desde o primeiro esboço até a parte final de reposição, décadas depois. Para a indústria automotiva, a AM é uma ferramenta múltipla que aborda cinco áreas principais:

1. Prototipagem: acelerando a corrida de design

Este é o aplicativo OG, o motivo pelo qual as impressoras 3D entram primeiro em laboratórios de P&D automotivos.

• Prototipagem mais rápida e econômica: Imagine um designer cria um novo design de ventilação de ar. Tradicionalmente, a criação de uma versão física exigia o envio do arquivo CAD para uma oficina de máquinas, configurando moldes ou ferramentas e dias de espera ou até semanas. Com uma impressora 3D industrial moderna (como um sistema SLA ou MJF), esse engenheiro pode ter um protótipo funcional fisicamente preciso em sua mesa durante a noite .

• Iteração rápida: Esta aceleração significa que os engenheiros podem testar mais desenhos. Em vez de apenas testar duas opções de design para um coletor complexo, eles podem testar dez. As falhas são descobertas anteriormente, as iterações de design são mais rápidas e o tempo necessário para bloquear um design final é reduzido drasticamente - diminuindo semanas cruciais do ciclo de desenvolvimento do produto.

• Exemplos: As montadoras imprimem regularmente modelos estéticos de painéis em escala completa, componentes aerodinâmicos prontos para o vento, e até peças funcionais e portadoras de carga para mulas de teste antecipadas.

2. Tooling: a arma de eficiência secreta

Enquanto os protótipos recebem as manchetes, impresso em 3D ferramentas, gabaritos e acessórios Os heróis tranquilos transformam a eficiência da linha de montagem. Estas não são partes que vão em o carro, mas sim os auxílios personalizados usados para construir o carro.

• Personalização e ergonomia: A linha de montagem está cheia de tarefas repetitivas e precisas. A impressão 3D permite que os técnicos criem rapidamente ferramentas leves e personalizadas (como guias de perfuração, gabaritos de alinhamento ou acessórios de montagem do sensor) adaptados exatamente para os contornos de um modelo de carro específico ou mesmo para a mão de um funcionário específico.

• Economia de custo e tempo: Por que gastar milhares de dólares e semanas usinando um medidor de seleção de metal que será usado apenas para uma corrida de produção limitada? Uma versão de polímero impresso em 3D, geralmente reforçado com fibra de carbono (como o nylon 12 cf), pode custar uma fração e ser impressa em um dia, levando a enormes reduções na sobrecarga e no tempo de inatividade.

3. Peças de produção: movendo-se para o uso final

Esta é a fronteira mais emocionante. É a mudança de "3D imprimindo um protótipo" to "Impressão 3D uma parte que é enviada no carro."

• Veículos de baixo volume e desempenho: Para carros esportivos, hipercarros ou veículos elétricos com números limitados de produção, o custo das ferramentas tradicionais é proibitivo. A impressão 3D oferece uma maneira de fabricar peças altamente complexas e de alto desempenho (como dicas de escape de titânio, canais de resfriamento especializados ou suportes de metal complexos) sem investir em moldes multimilionários.

• O poder da consolidação de peças: Esta é uma visão técnica essencial. Os conjuntos tradicionais podem exigir seis peças diferentes estampadas, soldadas ou fundidas. A impressão 3D, especialmente Metal AM (DMLS), permite que os engenheiros projete todas as seis funções em uma única parte geometricamente complexa . Isso reduz o tempo de montagem, reduz a contagem de peças (e a complexidade do inventário) e geralmente resulta em um componente mais forte e mais leve.

• Exemplos: A General Motors agora incorpora mais de cem componentes de uso final em 3D em veículos novos como o Cadillac Celestiq, variando de acabamentos cosméticos a suportes estruturais.

4. Personalização e personalização: a experiência "meu carro"

O mercado está se afastando de "produzido em massa" e em direção a "customizada em massa". A impressão 3D é o motor dessa mudança.

• Elementos internos únicos: Deseja seu nome gravado no acabamento do painel ou um padrão gráfico específico no botão de mudança de marchas? A impressão 3D o torna economicamente viável. As montadoras podem oferecer um catálogo de centenas de opções personalizadas sem estocar grandes inventários, imprimindo -os Sob demanda .

• A reposição e acessórios: Entusiastas e sintonizadores usam impressão 3D para criar ingestões de ar personalizadas, elementos do corpo externo modificado ou montagens para medidores de pós -venda - um nível de personalização que a produção tradicional em massa não pode tocar.

5. Peças de reposição e reparo: Digital Warehousing

Para modelos mais antigos ou de baixo volume, o inventário de peças de reposição é um pesadelo econômico. Os fabricantes devem adivinhar a demanda, produzir e armazená -los por anos.

• Inventário digital sob demanda: A solução é o armazém digital . Em vez de uma prateleira física cheia de peças cobertas de poeira, as montadoras armazenam o arquivo CAD digital. Quando é necessária uma parte rara-digamos, uma tampa de plástico específica para um clássico de 20 anos-eles simplesmente baixam o arquivo e o imprimem na impressora industrial mais próxima.

• Preservando o patrimônio automotivo: Isso é crucial para a restauração clássica de carros. A Porsche, por exemplo, usa a impressão 3D para fornecer peças de metal ultra-raras para seus modelos vintage icônicos, garantindo que esses veículos permaneçam na estrada sem ter que recriar ferramentas caras e de décadas.

---

Parte III: O imperativo comercial - por que a fabricação aditiva é essencial para o futuro carro

Se a seção anterior explicar a aplicação generalizada da impressão 3D, a pergunta para todo executivo e engenheiro permanece: Por que suportar uma mudança estratégica para adotá -la? A resposta está em cinco vantagens comerciais poderosas e mensuráveis ​​que estão reformulando fundamentalmente a economia da produção de carros.

1. O poder do peso leve e do desempenho

A busca pelo menor peso do veículo - leve - Não é um objetivo abstrato; É um mandato crítico impulsionado pela demanda por maior desempenho e pela necessidade existencial de maior faixa de bateria em veículos elétricos (VEs). A impressão 3D oferece uma solução incomparável:

• Design generativo: Ao contrário da fabricação tradicional, limitada pelas restrições de moldes e usinagem, a fabricação aditiva (AM) pode trazer designs criados por design generativo software para a vida. Um engenheiro insere os requisitos de carga e as restrições espaciais, e o software acionado por IA projeta a peça usando apenas o material mínimo necessário.

• Estruturas internas complexas: Esse processo resulta em geometrias orgânicas e semelhantes a treliça-estruturas que são impossíveis de fundir ou máquina-que entregam força igual ou superior enquanto reduzem a massa da peça em até 50%.

• Ganhos de desempenho: Para os VEs, cada quilograma salvo se traduz diretamente em quilômetros de alcance estendido. Para veículos de alto desempenho e automobilismo, componentes mais leves significam agilidade superior, melhor economia de combustível e uma vantagem competitiva na pista. Bugatti, por exemplo, famosa impressa em 3D uma pinça de freio de titânio que era quase metade do peso de seu antecessor de alumínio.

2. Tempo até o mercado: iteração acelerada

Em um mercado em rápida mudança, onde um novo modelo de EV pode ser tornado obsoleto em menos de cinco anos, a velocidade é fundamental. A impressão 3D entra em colapso na linha do tempo tradicional de desenvolvimento de produtos.

• Prototipagem rápida: A capacidade de imprimir um protótipo funcional e de alta fidelidade em horas ou dias, em vez de semanas ou meses necessários para ferramentas tradicionais (moldes, matrizes), é um divisor de águas. Isso permite que os engenheiros realizem dezenas de iterações de design em componentes críticos, desde a entrada de ar até os consoles interiores, levando a um produto final superior.

• Produção sem ferramentas: Ao remover a etapa intensiva e dispendiosa da criação de moldes e ferramentas, a impressão 3D reduz drasticamente o ciclo de desenvolvimento. As alterações de design que levaram meses de re-ferramenta agora podem ser implementadas da noite para o dia, simplesmente atualizando um arquivo CAD digital.

3. Agilidade da cadeia de suprimentos e inventário digital

As vulnerabilidades de uma cadeia de suprimentos globais e centralizadas foram dolorosamente expostas durante crises recentes. A fabricação aditiva fornece um caminho para uma maior resiliência e uma redução significativa nos custos operacionais.

• Fabricação sob demanda: As empresas automotivas podem substituir armazéns físicos de peças de reposição com um inventário digital . Em vez de estocar milhares de peças herdadas ou de baixo volume por décadas, eles armazenam um arquivo CAD seguro e imprimem a peça em uma instalação local, ou mesmo em uma concessionária, somente quando um cliente precisar.

• Custos de estoque reduzidos: Essa mudança elimina custos imensos de armazenamento, transporte e obsolescência. Para divisões clássicas de carros, isso garante que as peças raras sempre possam ser reproduzidas sem precisar se comprometer com uma produção economicamente proibitiva.

• Produção local: A tecnologia facilita a produção descentralizada e localizada, isolante de fabricantes de interrupções geopolíticas e altos custos de remessa transfronteiriços.

4. Personalização como recurso principal

A produção em massa tem sido inimiga da personalização. A impressão 3D vira essa dinâmica, tornando a personalização uma realidade econômica, mesmo para fabricantes de alto volume.

• Personalização em massa: Para marcas de luxo e veículos de edição especial, peças de acabamento exclusivas, componentes do painel e acessórios personalizados podem ser impressos em pequena escala sem incorrer nos custos proibitivos de ferramentas personalizadas.

• Ergonomia e eficiência: No piso da fábrica, gabaritos altamente especializados, utensílios e auxílios ergonômicos da montagem podem ser impressos personalizados para linhas específicas ou mesmo trabalhadores individuais, melhorando drasticamente a eficiência da fabricação e reduzindo o risco de erro humano.

5.

Uma montagem tradicional geralmente envolve dezenas de peças discretas - rápidas, suportes, canais - que devem ser fabricadas separadamente e montadas com trabalho e complexidade.

• Componentes integrados: A fabricação aditiva pode consolidar dez ou mais peças interligadas e mais complexas em um único componente coesivo. Isso não apenas torna a parte mais forte e mais leve (eliminando os prendedores), mas também simplifica drasticamente o processo de montagem, reduzindo os custos de mão -de -obra e minimizando pontos potenciais de falha.

Parte IV: a prova está na parte-estudos de caso do mundo do mundo e volume de produção

As vantagens estratégicas da fabricação aditiva não são mais teóricas. As montadoras mais inovadoras foram muito além dos protótipos, integrando componentes impressos em 3D diretamente em suas linhas de produção e veículos de alto desempenho.

Aqui estão os estudos de caso definitivos que validam a mudança do setor:

1. O pioneiro de alto desempenho: Bugatti

O trabalho de Bugatti representa o auge da combinação de design generativo com a fabricação de metais aditivos para resolver desafios extremos de desempenho.

• O componente: Um monobloco de 8 pistões Pinça de freio de titânio (para o hipercarro de Quíron).

• A tecnologia: Fusão seletiva a laser (SLM) da liga de titânio de alto desempenho, Ti6al4V.

• O impacto: O pinça impresso em 3D pesa apenas 2,9 kg , uma redução de peso de 40% em comparação com a versão de alumínio convencionalmente fabricada (4,9 kg). Criticamente, alcançou essa redução de peso, mantendo uma força de tração de $1,250{\text{N/mm}}^2$ e passando os testes mais rigorosos, incluindo paradas de $250\text{MPH}$ . Este foi o maior componente de titânio funcional já impresso para um aplicativo automotivo no momento de seu desenvolvimento.

2. O líder do volume: o grupo BMW

A BMW é sem dúvida o fabricante de mercado de massa mais avançado em termos de integração de AM em toda a sua operação-de P&D a otimização final do produto e do piso da fábrica.

• A escala de produção: O grupo BMW agora produz sobre 400.000 peças impressas em 3D por ano em sua rede de produção global.

• Exemplos de uso final: A BMW integrou componentes impressos em vários modelos, incluindo:

  • Suportes de telhado: Em veículos como o BMW i8, suportes de polímero otimizados com impressão personalizada foram usados ​​para proteger os telhados de plástico reforçado com fibra de carbono leve (CFRP).

  • Grippers e gabaritos personalizados: Na linha de montagem para seus telhados CFRP da série M, a BMW usa garras enormes e biônicas (organicamente estruturadas) que são $25\%$ mais leve que seus antecessores. Essa economia de peso permite que a montadora use robôs menores e com eficiência energética, reduzindo os custos e o consumo de energia.

• A fábrica digital: Ao estabelecer seu campus dedicado de fabricação aditiva, a BMW está desenvolvendo e divulgando rapidamente o conhecimento para imprimir ferramentas, gabaritos e acessórios em qualquer uma de suas plantas globais, alcançando a resiliência da cadeia de suprimentos localizada e sob demanda.

3. O inovador de eficiência: Ford Motor Company

A Ford aproveitou estrategicamente a impressão 3D para economizar milhões anualmente, principalmente aplicando a tecnologia a áreas de alto valor no piso da fábrica e no mercado de reposição.

• Auxiliares de ferramentas e fabricação: Em plantas como a planta de transmissão do Valencia, o Laboratório de Impressão 3D da Ford criou um catálogo de mais de 5.000 peças imprimíveis, produzindo dezenas de milhares de auxílios de fabricação impressos e peças de reposição anualmente. Essas ferramentas personalizadas - como manômetros de seleção, guias de perfuração e clipes personalizados - melhoram significativamente a ergonomia dos trabalhadores e reduzem drasticamente o tempo de inatividade.

• A vantagem de custo: Quando uma linha de montagem crítica quebra, tradicionalmente a substituição pode levar semanas e custar milhares de dólares. Ao imprimir a peça internamente em horas por uma fração do custo, a Ford mantém a continuidade operacional incomparável.

• Pós -mercado e peças legadas: Como a Porsche e outros OEMs importantes, a Ford está digitalizando seu inventário de peças de reposição descontinuadas, garantindo que os proprietários de modelos clássicos ou mais antigos possam sempre obter uma parte funcional de substituição da especificação OEM sob demanda.

4. O futuro veículo: General Motors (GM)

A GM está mostrando como o design generativo e a impressão 3D se combinam para produzir peças que redefinem a integridade estrutural e a redução de peso.

• O componente: A Suporte de assento generamente projetado (produzido em colaboração com a Autodesk).

• O impacto: Novo design de suporte da GM consolidado oito componentes tradicionais diferentes em a single, complex 3D printed piece. The resulting part was $40\%$ mais leve e $20\%$ mais forte que a assembléia original. Essa integração de função e estrutura é o sinal mais claro de que a impressão 3D não é apenas um processo de substituição, mas uma filosofia fundamental de reprovação para todo o veículo.

Os três pilares do futuro aditivo

A integração da impressão 3D cria três principais mudanças de paradigma que definirão o cenário automotivo para o próximo século:

1. A personalização em massa imperativa

A fabricação tradicional é um modelo de produção em massa - o teste é projetado para milhões de peças idênticas. Fabricação aditiva, no entanto, permite Personalização em massa . Para veículos de luxo ou desempenho de ponta, isso significa componentes exclusivos e otimizados para motoristas (rodas de direção personalizadas, montagens de assentos) podem ser fabricadas sob demanda. Para os consumidores, ele abre as portas para elementos personalizados, emblemas e elementos interiores, sem incorrer em custos exorbitantes.

2. A vantagem do veículo elétrico (EV)

Os veículos elétricos se beneficiam desproporcionalmente da redução de peso. A eficiência de um EV está diretamente ligada à sua massa. Ao permitir que os engenheiros criem estruturas biônicas complexas e consolidem vários componentes em um (como visto com GM), a impressão 3D é a ferramenta mais eficaz disponível para reduzir o peso do veículo, assim estendendo a faixa da bateria e reduzindo o consumo geral de material.

3. A cadeia de suprimentos digital e resiliência

O objetivo final é o inventário digital . Em vez de armazenar milhares de peças de reposição físicas por décadas, os fabricantes podem armazenar o arquivo digital (o plano CAD). Quando é necessária uma peça-seja uma ferramenta na linha de montagem ou um componente de substituição para um veículo de 20 anos-pode ser impresso localmente, em qualquer lugar do mundo, em questão de horas. Essa mudança elimina custos de armazenamento, reduz drasticamente os tempos de remessa e fornece resiliência sem precedentes contra as interrupções globais da cadeia de suprimentos.

Perspectivas finais

A indústria automotiva está se movendo em direção a um modelo de produção altamente descentralizado e orientado a digitalmente. Cada parte estará sujeita à pergunta: Este componente é melhor fabricado subtractivamente ou adicional?

À medida que as tecnologias de impressão 3D continuam aumentando a velocidade, variedade de materiais e escala, a resposta será cada vez mais a última. Essa tecnologia não apenas melhorará os carros; Ele redefinirá como e onde eles são construídos, introduzindo uma era de produção que é mais rápida, mais leve, mais forte e inerentemente mais sustentável.
